更新日期：2024-04-01 00:04:00
产品简介：TLC6C598 8 位移位寄存器 LED 驱动器
查看详情TLC6C598PWR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
TSSOP-16
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TLC6C598PWR 中文资料属性参数
- 现有数量：698现货
- 价格：1 : ￥8.27000剪切带（CT）2,000 : ￥3.74441卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：电源开关
- 拓扑：移位寄存器
- 内部开关：是
- 输出数：8
- 电压 - 供电（最低）：3V
- 电压 -?供电（最高）：5.5V
- 电压 - 输出：40V
- 电流 - 输出/通道：50mA
- 频率：-
- 调光：-
- 应用：-
- 工作温度：-40°C ~ 105°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
- 供应商器件封装：16-TSSOP
产品特性
- 3V 至 5.5V 的宽 VCC范围
- 40V 的最大输出额定值
- 8 路功率双扩散金属氧化物半导体 (DMOS) 晶体管输出：50mA 持续电流 (VCC = 5V) 或者 200mA 脉宽调制 (PWM) 电流（单脉冲持续时间短于 1ms 且平均电流低于 50mA）
- 热关断保护
- 针对多级的增强型级联
- 所有寄存器由单一输入清零
- 低功耗
- 缓开关时间（tr和 tf），这十分有助于减少电磁干扰 (EMI)
- 16 引脚薄型小外形尺寸 (TSSOP)-PW 封装
- 电器显示面板
- 电梯显示面板
- PLC 功能指示器
- 七段显示器
产品概述
TLC6C598 器件是一款单片、中等电压、低电流功率 8 位移位寄存器，专为负载功率要求相对适中的系统（例如，LED）而设计。此器件包含一个 8 位串入、并出移位寄存器，此寄存器为一个 8 位 D 类存储寄存器提供数据。移位寄存器和存储寄存器分别有单独的时钟。输出为低侧、漏极开路 DMOS 晶体管输出：输出额定值为 40V 及 50mA 持续灌电流或者 200mA PWM 电流（VCC = 5V 时，单脉冲持续时间短于 1ms 且平均电流低于 50mA）。该器件内置热关断保护，在人体模型和 200V 机器模型测试下可提供高达 2000V 的静电放电 (ESD) 保护。 TLC6C598 的额定工作环境温度范围为 -40°C 至 105°C。

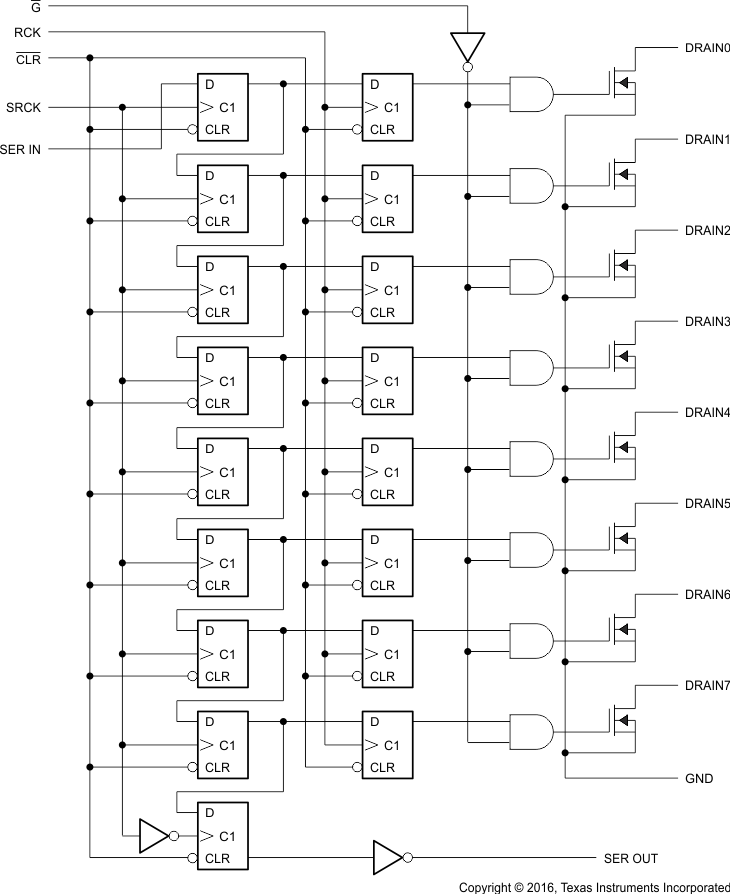

TLC6C598PWR 电路图
TLC6C598PWR 电路图
