更新日期：2024-04-01 00:04:00
产品简介：TLC6C5912 12 位移位寄存器 LED 驱动器
查看详情TLC6C5912PWR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TLC6C5912PWR 中文资料属性参数
- 现有数量：7,811现货
- 价格：1 : ￥12.00000剪切带（CT）2,000 : ￥5.44966卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：线性
- 拓扑：移位寄存器
- 内部开关：是
- 输出数：12
- 电压 - 供电（最低）：3V
- 电压 -?供电（最高）：5.5V
- 电压 - 输出：40V
- 电流 - 输出/通道：50mA
- 频率：-
- 调光：-
- 应用：-
- 工作温度：-40°C ~ 105°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）
- 供应商器件封装：20-TSSOP
产品特性
- 3V 至 5.5V 宽 VCC 范围
- 40V 最大额定输出
- 12 路功率双扩散金属氧化物半导体 (DMOS) 晶体管输出：50mA 持续电流 (VCC = 5V) 或者 200mA 脉宽调制 (PWM) 电流（单脉冲持续时间短于 1ms 且平均电流低于 50mAr）
- 热关断保护
- 针对多级的增强型级联
- 所有寄存器由单一输入清零
- 低功耗
- 缓慢开关时间（t 和 tf），非常有助于减少电磁干扰 (EMI)
- 20 引脚薄型小外形尺寸 (TSSOP)-PW 封装
- 电器显示面板
- 电梯显示面板
- PLC 功能指示器
- 七段显示器
产品概述
TLC6C5912 是一款单片、中等电压、低电流功率 12 位移位寄存器，专为负载功率要求相对适中的系统（例如 LED）而设计。此器件包含一个 12 位串入、并出移位寄存器，此寄存器为一个 12 位 D 类存储寄存器提供数据。移位和存储寄存器之间的数据传输分别在移位寄存器时钟 (SRCK) 和寄存器时钟 (RCK) 的上升边沿上发生。当移位寄存器清零(CLR) 为高电平时，存储寄存器将数据传输到输出缓冲器 。一个CLR上的低电平将器件中的所有寄存器清零。将输出使能 (G) 保持为高电平将把输出缓冲器中的所有数据保存为低电平，并且所有漏极输出关闭。保持G为低电平将使得来自存储寄存器中的数据对于输出缓冲器不可见。该器件包含一个 12 位串入并出移位寄存器。该寄存器为一个 12 位 D 类存储寄存器提供数据。移位寄存器和存储寄存器各自具备独立时钟。输出为低侧、漏极开路 DMOS 晶体管输出：额定输出为 40V 及 50mA 持续灌电流或者 200mA PWM 电流（VCC = 5V 时，单脉冲持续时间短于 1ms 且平均电流低于 50mA）。该器件内置热关断保护，在人体模型和 200V 机器模型测试中可提供高达 2000V 的静电放电 (ESD) 保护。TLC6C5912 的额定工作环境温度范围为 -40°C 至 105°C。

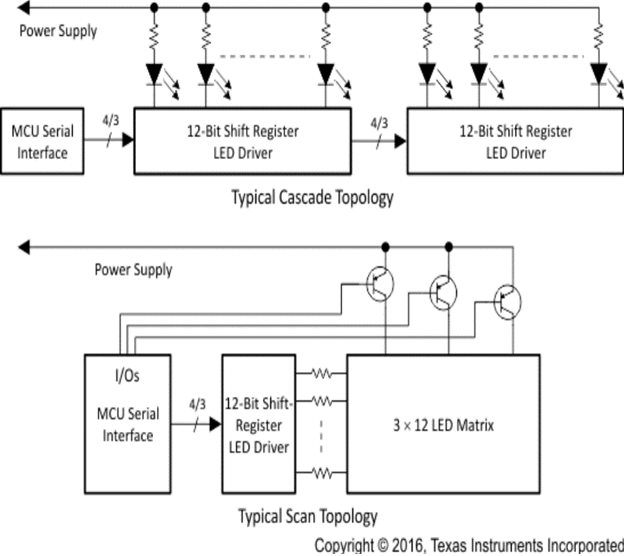

TLC6C5912PWR 电路图
TLC6C5912PWR 电路图
