TLC6C5816QPWPRQ1

Texas Instruments LED 驱动器

更新日期：2024-04-01 00:04:00

TLC6C5816QPWPRQ1

Texas Instruments LED 驱动器

产品简介：具有诊断功能的汽车类电源逻辑 16 位移位寄存器 LED 驱动器

查看详情

TLC6C5816QPWPRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TLC6C5816QPWPRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

苏州展东电子科技有限公司
TLC6C5816QPWPRQ1
TI/德州仪器
-
22+
2000
苏州
-

TLC6C5816QPWPRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：2,000 : ￥6.68985卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：线性
拓扑：移位寄存器
内部开关：是
输出数：16
电压 - 供电（最低）：3V
电压 -?供电（最高）：5.5V
电压 - 输出：45V
电流 - 输出/通道：50mA
频率：10MHz
调光：PWM
应用：汽车级
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）
供应商器件封装：28-HTSSOP

产品特性

符合汽车类应用要求
具有符合 AEC-Q100 标准的下列特性：器件温度等级 1：环境工作温度范围为 –40°C 至 125°C器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 H3A器件 CDM ESD 分类等级 C6 提供功能安全可帮助进行功能安全系统设计的文档
器件温度等级 1：环境工作温度范围为 –40°C 至 125°C
器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 H3A
器件 CDM ESD 分类等级 C6
提供功能安全可帮助进行功能安全系统设计的文档
可帮助进行功能安全系统设计的文档
16 个带电源 DMOS 晶体管输出的通道每通道达 50 mA 的漏极开路输出最大额定输出电压：45V压摆率经优化可降低 EMI
每通道达 50 mA 的漏极开路输出
最大额定输出电压：45V
压摆率经优化可降低 EMI
串行接口和 PWM 输入兼容 TPIC6C596、TLC6C598-Q1、TLC6C5912-Q1 的移位寄存器LED 状态读回用于分组调光的 2 个 PWM 输入
兼容 TPIC6C596、TLC6C598-Q1、TLC6C5912-Q1 的移位寄存器
LED 状态读回
用于分组调光的 2 个 PWM 输入
诊断和保护可配置 LED 开路和短路诊断过热保护串行接口通信误差检测漏极开路误差反馈
可配置 LED 开路和短路诊断
过热保护
串行接口通信误差检测
漏极开路误差反馈

产品概述

汽车应用中有各种 LED 指示器。某些应用（如混合仪表组和电子旋钮式换挡器）具有安全要求，必须具有 LED 故障诊断功能；其他应用（如 HVAC 面板）仅具有一个 LED 开关控制器，不要求具有 LED 诊断功能。为了涵盖两种应用，TLC6C5816-Q1 器件实现了灵活的 LED 诊断功能。通过写入到寄存器，可以对输出通道配置 LED 诊断特性或不配置 LED 诊断特性。TLC6C5816-Q1 器件是一个 16 位移位寄存器 LED 驱动器，专门用于支持汽车 LED 应用。内置 LED 开路和 LED 短路诊断机制提供增强的安全保护。该器件含有 16 个带电源 DMOS 晶体管输出的通道。其中 8 个通道配置了相应的寄存器，支持 LED 故障诊断，因此该器件可以驱动 16 个不具有诊断功能的通道或 8 个具有诊断功能的通道。诊断通道 DIAGn 必须连接到 DRAINn 才能实现 LED 诊断。命令错误故障表明通道配置了 LED 诊断功能，但寄存器写入命令同时打开了该通道。器件提供循环冗余校验，以验证移位寄存器中的寄存器值。在读回模式中，该器件提供 6 位 CRC 提醒。MCU 可以读回 CRC 提醒并检查该提醒是否正确，以确定 MCU 与该器件之间的通信环路是否良好。

查看全部

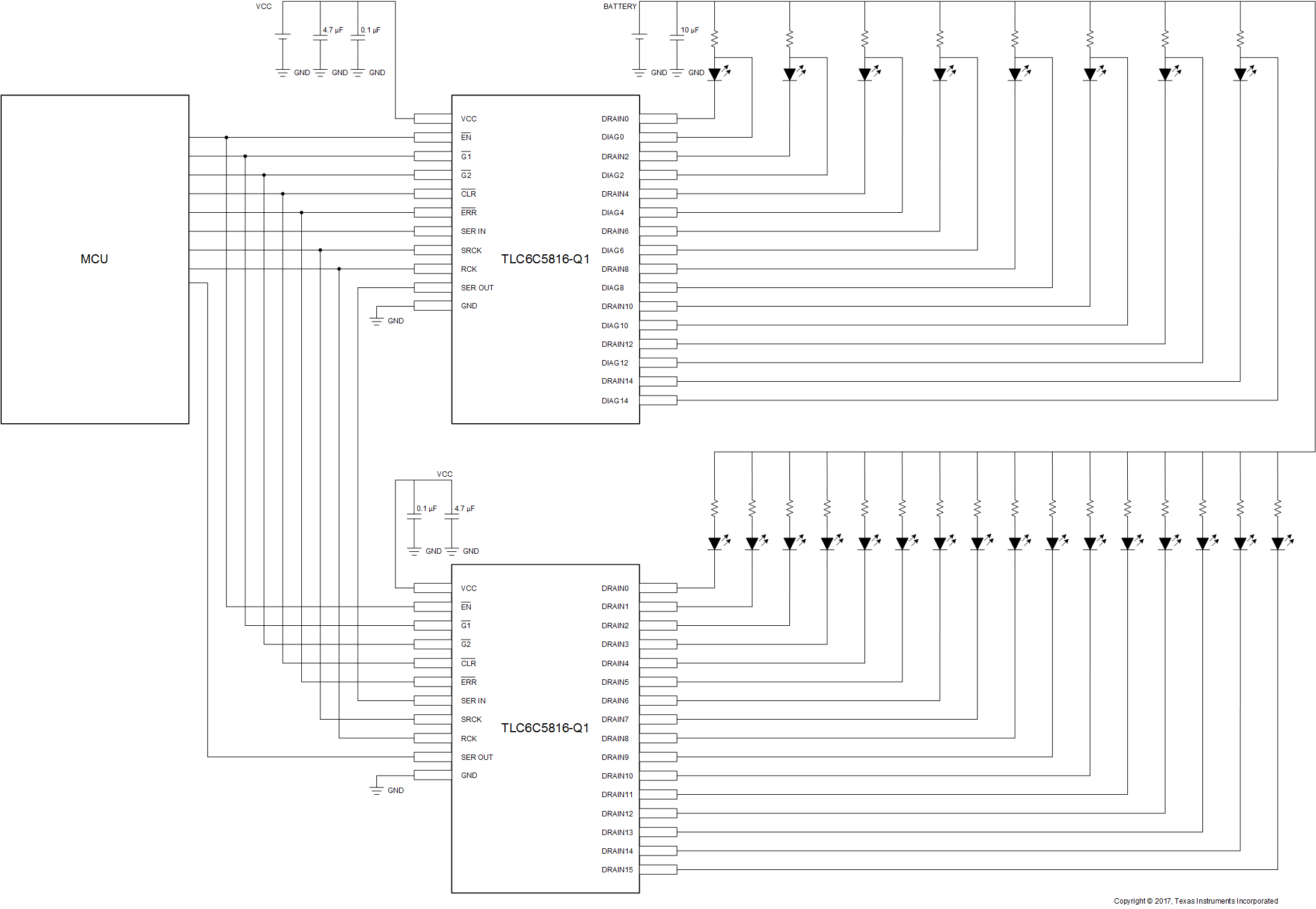

TLC6C5816QPWPRQ1 电路图
