TLC6C5724QDAPRQ1

Texas Instruments LED 驱动器

更新日期：2024-04-01 00:04:00

TLC6C5724QDAPRQ1

Texas Instruments LED 驱动器

产品简介：汽车类 24 通道完整诊断恒流 RGB LED 驱动器

查看详情

TLC6C5724QDAPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC6C5724QDAPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥27.82000剪切带（CT）2,000 : ￥15.74081卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：线性
  • 拓扑：-
  • 内部开关：无
  • 输出数：24
  • 电压 - 供电（最低）：3V
  • 电压 -?供电（最高）：5.5V
  • 电压 - 输出：8V
  • 电流 - 输出/通道：50mA
  • 频率：4MHz，8MHz
  • 调光：PWM
  • 应用：汽车级，背光，照明
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：38-PowerTSSOP（0.240"，6.10mm 宽）
  • 供应商器件封装：38-HTSSOP

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准， 具有器件温度等级 1：-40℃ 至 125℃，TA
  • 器件温度等级 1：-40℃ 至 125℃，TA
  • 24 个恒定电流阱输出通道50mA 最大输出电流 8V 最大输出电压三个输出组：OUTRn、OUTGn、OUTBn
  • 50mA 最大输出电流
  • 8V 最大输出电压
  • 三个输出组：OUTRn、OUTGn、OUTBn
  • 输出电流调整针对每个通道提供 7 位点校正 针对每个组提供 8 位强度控制
  • 针对每个通道提供 7 位点校正
  • 针对每个组提供 8 位强度控制
  • 集成 PWM 灰度发生器可为每个单独通道进行 PWM 调光可调节全局灰度模式：12 位、10 位和 8 位
  • 可为每个单独通道进行 PWM 调光
  • 可调节全局灰度模式：12 位、10 位和 8 位
  • 保护和诊断LED 开路检测、LED 短路检测、输出 GND 短路检测相邻引脚短路检测预热警告、热关断IREF 电阻器开路及短路检测和保护用于 GCLK 错误检测和 LOD_LSD 寄存器错误检查的负位切换LOD_LSD 电路自检
  • LED 开路检测、LED 短路检测、输出 GND 短路检测
  • 相邻引脚短路检测
  • 预热警告、热关断
  • IREF 电阻器开路及短路检测和保护
  • 用于 GCLK 错误检测和 LOD_LSD 寄存器错误检查的负位切换
  • LOD_LSD 电路自检
  • 可编程输出压摆率
  • 输出通道组延迟
  • 串行数据接口

产品概述

有一些 适用于 指示灯和 LCD 局部调光背光照明的汽车应用。对于此类 应用，，多数人认为需要使用多通道恒定电流 LED 驱动器。要求获取相同的强度和 LED 色温。为确保系统级安全起见，LED 驱动器必须能够检测故障。TLC6C5724-Q1 器件是一款车用 24 通道恒定电流 RGB LED 驱动器，可利用该器件在该 LED 上进行测试。TLC6C5724-Q1 器件可提供最高 50mA 的输出电流（由外部电阻器设定）。该器件具有 7 位点校正功能，每路输出 2 个范围。该器件还针对每个颜色组的输出提供 8 位强度控制功能。可通过 12 位、10 位或 8 位灰度控制调整每个输出的强度。该器件的电路能够检测各种系统故障，其中包括 LED 故障、邻近引脚短路故障、基准电阻器故障等。压摆率控制具有 2 个可调节位置，可最大限度地降低系统噪声。输出电平从一个 LED 组变到另一个 LED 组时有一段时间间隔。此间隔有助于减小启动电流。SDI 和 SDO 引脚允许串联多个器件，并通过一个串行接口控制。
查看全部

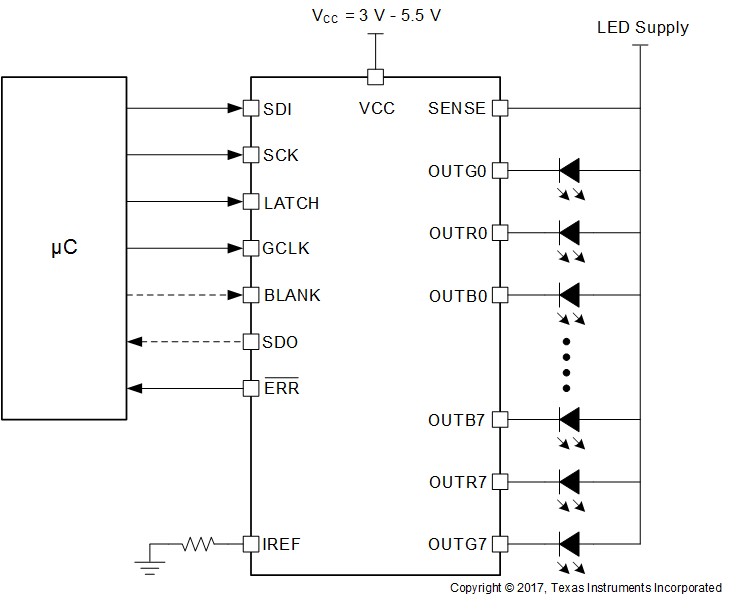

TLC6C5724QDAPRQ1 电路图

TLC6C5724QDAPRQ1 电路图

TLC6C5724QDAPRQ1 电路图
