TLC6C5716QDAPRQ1

Texas Instruments LED 驱动器

更新日期：2024-04-01 00:04:00

TLC6C5716QDAPRQ1

Texas Instruments LED 驱动器

产品简介：汽车类 16 通道完整诊断恒流 RGB LED 驱动器

查看详情

TLC6C5716QDAPRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TLC6C5716QDAPRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TLC6C5716QDAPRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥22.74000剪切带（CT）2,000 : ￥11.54326卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：线性
拓扑：-
内部开关：无
输出数：16
电压 - 供电（最低）：3V
电压 -?供电（最高）：5.5V
电压 - 输出：8V
电流 - 输出/通道：50mA
频率：4MHz，8MHz
调光：PWM
应用：汽车级，背光，照明
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：38-PowerTSSOP（0.240"，6.10mm 宽）
供应商器件封装：38-HTSSOP

产品特性

符合面向汽车应用的 AEC-Q100 标准，具有器件温度等级 1：–40°C 至 125°C，TA
器件温度等级 1：–40°C 至 125°C，TA
16 个恒定电流阱输出通道50mA 最大输出电流8V 最大输出电压两个输出组：OUTRn、OUTBn
50mA 最大输出电流
8V 最大输出电压
两个输出组：OUTRn、OUTBn
输出电流调整7 位点校正 (DC)，适用于每个通道8 位亮度控制功能 (BC)，适用于每个组
7 位点校正 (DC)，适用于每个通道
8 位亮度控制功能 (BC)，适用于每个组
集成 PWM 灰度发生器可为每个单独通道进行 PWM 调光可调节全局灰度模式：12 位、10 位和 8 位
可为每个单独通道进行 PWM 调光
可调节全局灰度模式：12 位、10 位和 8 位
保护和诊断LED 开路检测 (LOD)、LED 短路检测 (LSD)、输出 GND 短路检测 (OSD)邻近的引脚短路 (APS) 检测预热警告 (PTW)、热关断 (TSD) IREF 电阻器开路 (IOF) 及短路检测 (ISF) 和保护用于 GCLK 错误检测和 LOD_LSD 寄存器错误检查的负位切换LOD_LSD 电路自检
LED 开路检测 (LOD)、LED 短路检测 (LSD)、输出 GND 短路检测 (OSD)
邻近的引脚短路 (APS) 检测
预热警告 (PTW)、热关断 (TSD)
IREF 电阻器开路 (IOF) 及短路检测 (ISF) 和保护
用于 GCLK 错误检测和 LOD_LSD 寄存器错误检查的负位切换
LOD_LSD 电路自检
可编程输出转换率
输出通道组延迟
串行数据接口

产品概述

汽车行业需要指示灯和 LCD 局部调光背光照明应用。对于此类应用，多数人认为多通道恒定电流 LED 驱动器是必要的。要求是获取相同的 LED 亮度和色温。从系统级安全方面考虑，LED 驱动器必须能够检测故障。TLC6C5716-Q1 器件是一款车用 16 通道恒定电流 RGB LED 驱动器，其可在 LED 进行测试。TLC6C5716-Q1 器件可提供最高 50mA 的输出电流（由外部电阻器设置）。该器件具有一个 7 位点校正，每路输出 2 个范围。该器件还具有一个针对每个颜色组输出的 8 位亮度控件。可通过 12 位、10 位或 8 位灰度控制调整每个输出的亮度。该器件的电路能够检测各种系统故障，其中包括 LED 故障、邻近引脚短路故障、基准电阻器故障等。压摆率控件具有 2 个可调节位置，可最大限度的降低系统噪声。输出电平由一个 LED 组流向另一个 LED 组时，其变化存在一定的时间间隔。此时间间隔有助于降低起动电流。SDI 和 SDO 引脚允许串联多个器件，并通过 1 个串行接口控制。

查看全部

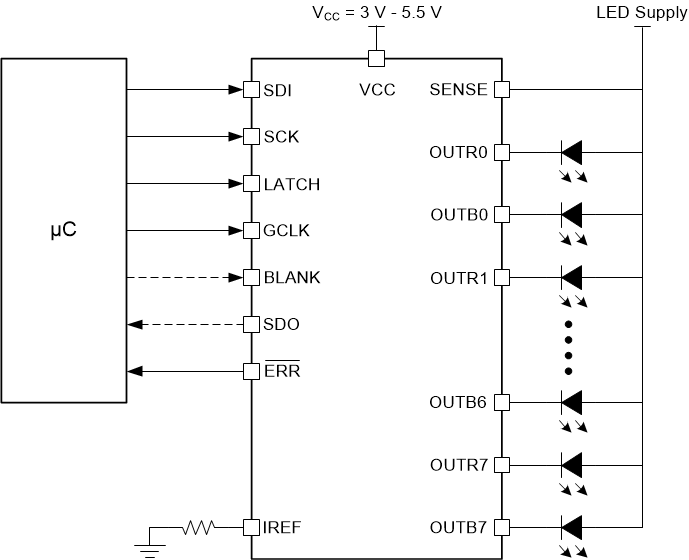

TLC6C5716QDAPRQ1 电路图
