TLC6C5712QPWPRQ1

Texas Instruments LED 驱动器

产品简介：汽车类 12 位恒流 LED 灌流驱动器

查看详情

TLC6C5712QPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC6C5712QPWPRQ1 中文资料属性参数

  • 现有数量：6,992现货10,000Factory
  • 价格：1 : ￥18.60000剪切带（CT）2,000 : ￥9.44449卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：线性
  • 拓扑：-
  • 内部开关：是
  • 输出数：12
  • 电压 - 供电（最低）：3V
  • 电压 -?供电（最高）：5.5V
  • 电压 - 输出：7V
  • 电流 - 输出/通道：75mA
  • 频率：-
  • 调光：PWM
  • 应用：背光
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）
  • 供应商器件封装：28-HTSSOP

产品特性

  • 适用于汽车电子 应用
  • 符合 AEC-Q100 标准 器件温度等级 1：环境运行温度范围为 -40°C 至 125°C 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H3A 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 器件温度等级 1：环境运行温度范围为 -40°C 至 125°C
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H3A
  • 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 12 条功率双扩散金属氧化物半导体 (DMOS) 晶体管输出通道 最大恒定电流高达 75mA，可通过外部电阻进行编程 最高输出电压高达 7V 最高压降电压：50mA 时为 0.75V/通道 75mA 时为 1.2V/通道
  • 最大恒定电流高达 75mA，可通过外部电阻进行编程
  • 最高输出电压高达 7V
  • 最高压降电压：50mA 时为 0.75V/通道 75mA 时为 1.2V/通道
  • 50mA 时为 0.75V/通道
  • 75mA 时为 1.2V/通道
  • 出色的输出恒流精度： 通道间的差异：< ±3%（最大值） 器件间的差异：< ±3%（最大值） 每通道 8 位、256 步长线性点校正
  • 通道间的差异：< ±3%（最大值）
  • 器件间的差异：< ±3%（最大值）
  • 每通道 8 位、256 步长线性点校正
  • 支持灵活的外部脉宽调制 (PWM) 调光 6 个具有频率监控功能的 PWM 输入 通过串行外设接口 (SPI) 实现可编程通道映射
  • 6 个具有频率监控功能的 PWM 输入
  • 通过串行外设接口 (SPI) 实现可编程通道映射
  • 保护和诊断 相邻引脚短路检测 在激活和禁用状态下可检测开路负载、短接至地以及发光二极管 (LED) 短路 热预警与热关断 开漏错误报告 LED 弱电源诊断 参考电阻开路或短路检测与保护 通过 SPI 寄存器锁定实现内容保护 SPI 完整性诊断的强制错误
  • 相邻引脚短路检测
  • 在激活和禁用状态下可检测开路负载、短接至地以及发光二极管 (LED) 短路
  • 热预警与热关断
  • 开漏错误报告
  • LED 弱电源诊断
  • 参考电阻开路或短路检测与保护
  • 通过 SPI 寄存器锁定实现内容保护
  • SPI 完整性诊断的强制错误
  • 小型热有效的 28 引脚散热薄型小外形尺寸 (HTSSOP) 封装 PowerPAD封装
  • 仪表板信号装置指示灯
  • 面板及按钮背光照明
  • 条形图 LED
  • 变速器 PRNDL 档位指示灯
  • 连续转向指示灯

产品概述

在汽车仪表板及其他安全性能至关重要的 LED 驱动器 应用中，为了确保 LED 亮度与色温的一致性，针对多通道 LED 的性能需求日益提升。系统级安全考量因素要求检测各种故障情况，因此会加深系统的复杂程度。TLC6C5712-Q1 器件是一款 12 通道恒定灌电流 LED 驱动器。凭借 8 位点校正功能和高精度输出电流，TLC6C5712-Q1 器件成为校正 LED 亮度和色温变化的理想解决方案。该器件针对每个组件提供高级保护和诊断功能，可提升系统级稳定性并简化面向安全的设计。六个具有可编程映射功能的 PWM 输入支持多种 LED 颜色调光配置并提供高调光比率。具有诊断功能的 16 位串行外设接口 (SPI) 支持以菊花链方式连接多个器件并简化系统级设计。
查看全部

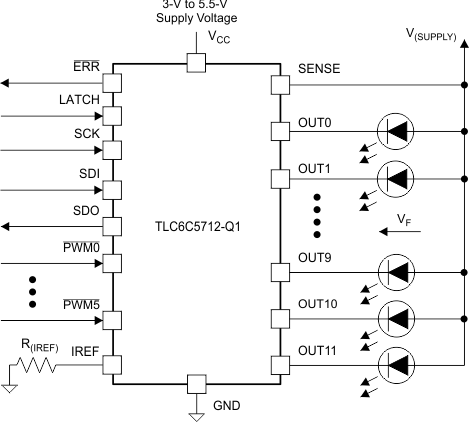

TLC6C5712QPWPRQ1 电路图

TLC6C5712QPWPRQ1 电路图

TLC6C5712QPWPRQ1 电路图
