TLC6948RGER

Texas Instruments LED 驱动器

产品简介：支持 48 路多路复用的 16 通道 16 位 ES-PWM 恒流 LED 驱动器

查看详情

TLC6948RGER 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TLC6948RGER
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TLC6948RGER 中文资料属性参数

现有数量：0现货9,000Factory查看交期
价格：3,000 : ￥11.54326卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
类型：线性
拓扑：恒定电流
内部开关：是
输出数：16
电压 - 供电（最低）：3V
电压 -?供电（最高）：5.5V
电压 - 输出：0V ~ 5.5V
电流 - 输出/通道：-
频率：-
调光：无
应用：LED 照明
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：24-VFQFN 裸露焊盘
供应商器件封装：24-VQFN（4x4）

产品特性

电源电压范围 VCC 电压范围：3V 至 5.5VVLED 电压范围：高达 VCC + 0.3V
VCC 电压范围：3V 至 5.5V
VLED 电压范围：高达 VCC + 0.3V
16 个恒定电流阱通道 0.3mA 至 25mA (3V ≤ VCC ≤ 5.5V)通道电流偏差：±1%（典型值）器件电流偏差：±1%（典型值）膝点电压低：10mA 时为 0.3V（典型值）
0.3mA 至 25mA (3V ≤ VCC ≤ 5.5V)
通道电流偏差：±1%（典型值）
器件电流偏差：±1%（典型值）
膝点电压低：10mA 时为 0.3V（典型值）
7 位（128 级）全局亮度控制功能 (BC)
16 位（65,536 级）增强频谱 PWM 灰度控制
内置存储器支持 TLC6946 32 路复用，支持 TLC6948 48 路复用
增强的 LED 显示性能改善了低灰度均匀性低灰度耦合问题消除去除了重影和毛虫问题
改善了低灰度均匀性
低灰度耦合问题消除
去除了重影和毛虫问题
高速串行数据接口数据移位时钟：33MHz（最大值）灰度控制时钟：33MHz（最大值）支持双边灰度控制
数据移位时钟：33MHz（最大值）
灰度控制时钟：33MHz（最大值）
支持双边灰度控制
诊断和保护 LED 开路检测 (LOD)IREF 电阻器短路保护 (ISP)热关断 (TSD)
LED 开路检测 (LOD)
IREF 电阻器短路保护 (ISP)
热关断 (TSD)
智能省电模式

产品概述

在高密度、小间距 LED 面板应用中，人们对多通道 LED 驱动器的性能要求在不断提高，以期实现高多路复用、高 PWM 分辨率和高刷新率。为了满足严格的显示质量要求，LED 驱动器必须能够解决不同 LED 矩阵应用场景中的各种问题。TLC694x 器件是一款 16 通道、恒定电流阱 LED 驱动器。每个通道都有独立可调的 65,536 级 PWM 灰度控制。所有 16 个通道的最大恒定电流值由一个具有 128 级全局亮度控制的外部电阻设置，电流范围为 0.3mA 至 25mA。TLC694x 器件集成了增强型电路来解决小间距 LED 显示应用中的各种显示问题：低灰度均匀性问题、耦合问题、重影问题和卡特彼勒问题。TLC694x 器件具有 LED 开路检测功能，错误检测结果可以通过串行数据接口读取。热关断和 IREF 电阻短路保护可确保实现更高的系统可靠性。TLC694x 器件还具有智能省电模式，可以在所有输出关断的情况下将总电流消耗设置为 1mA（典型值）。

查看全部

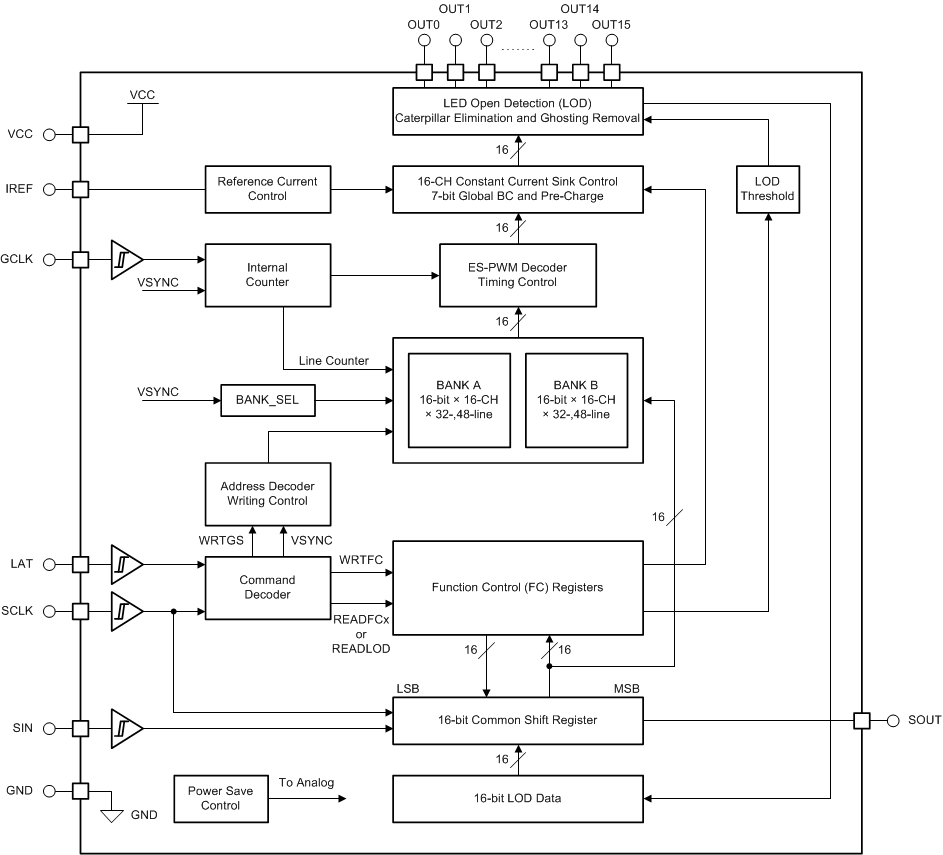

TLC6948RGER 电路图
