TLC59581RTQT

Texas Instruments LED 驱动器

更新日期：2024-04-01 00:04:00

TLC59581RTQT

Texas Instruments LED 驱动器

产品简介：具有预充电 FET、LOD Caterpillar 且支持 32 路多路复用的 48 通道 16 位 ESPWM LED 驱动器

查看详情

TLC59581RTQT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC59581RTQT 中文资料属性参数

  • 现有数量：118现货5,000Factory
  • 价格：1 : ￥63.84000剪切带（CT）250 : ￥45.62608卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：线性
  • 拓扑：移位寄存器
  • 内部开关：是
  • 输出数：48
  • 电压 - 供电（最低）：3V
  • 电压 -?供电（最高）：5.5V
  • 电压 - 输出：10V
  • 电流 - 输出/通道：25mA
  • 频率：-
  • 调光：-
  • 应用：标牌
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：56-VFQFN 裸露焊盘
  • 供应商器件封装：56-QFN（8x8）

产品特性

  • 48 个恒定灌电流输出通道
  • 具有最大亮度控制 (BC)/最大颜色亮度控制 (CC) 数据的灌电流：5 VCC 时为 25mA 3.3 VCC 时为 20mA
  • 5 VCC 时为 25mA
  • 3.3 VCC 时为 20mA
  • 全局亮度控制 (BC)：3 位（8 步长）
  • 每个颜色组的颜色亮度控制 (CC)：9 位（512 步长），分为三组
  • 发光二极管 (LED) 电源电压高达 10V
  • VCC = 3.0V 至 5.5V
  • 恒流精度通道到通道 = ±1%（典型值），±3%（最大值） 器件到器件 = ±1%（典型值），±2%（最大值）
  • 通道到通道 = ±1%（典型值），±3%（最大值）
  • 器件到器件 = ±1%（典型值），±2%（最大值）
  • 数据传输速率：25MHz
  • 灰度时钟频率：33MHz
  • 预充电场效应晶体管 (FET) 可避免重影现象
  • 增强电路可消除 Caterpillar 效应
  • 低灰度增强
  • LED 开路检测 (LOD)
  • 热关断 (TSD)
  • 运行温度：-40°C 至 85°C
  • 采用多路复用系统的 LED视频显示屏
  • 采用多路复用系统的 LED 信号板
  • 高刷新率、高密度的 LED 面板

产品概述

TLC59581 是一款 48 通道恒定灌电流驱动器。每个通道都具有单独可调的 65536 步长脉宽调制 (PWM) 灰度 (GS) 亮度控制。输出通道分为三组。各组都具有 512 步长颜色亮度控制 (CC) 功能。CC 可调节颜色之间的亮度。全部 48 通道的最大电流值可通过 8 步长全局亮度控制 (BC) 功能设置。BC 调节 LED 驱动器之间的亮度偏差。可通过一个串行接口端口访问 GS、CC 和 BC 数据。TLC59581 具有一个错误标志：LED 开路检测 (LOD)。该标志可通过串行接口端口读取。为解决开路 LED 引发的此类 caterpillar 问题，TLC59581 器件具有一个增强型电路。该电路可提供 caterpillar 效应消除、热关断 (TSD) 和 IREF 电阻短路保护 (ISP) 功能，以确保较高的系统稳定性。TLC59581 器件还具有节电模式，可在输出全部关闭后将总流耗降为 0.8mA（典型值）。TLC59581 器件是一款提升多路复用面板低灰度显示模式性能的良好解决方案。请参见应用笔记，SLVA744。
查看全部

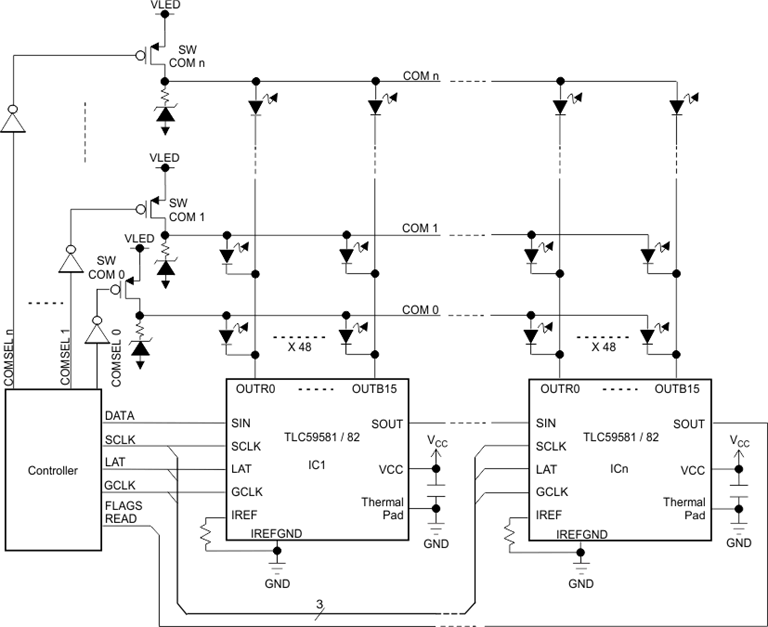

TLC59581RTQT 电路图

TLC59581RTQT 电路图

TLC59581RTQT 电路图
