更新日期：2024-04-01 00:04:00
产品简介：具有全局亮度控制、LED 开路/短路检测功能和省电模式的 48 通道 LED 驱动器
查看详情TLC5954RTQT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TLC5954RTQT 中文资料属性参数
- 现有数量：4,000现货10,000Factory
- 价格：1 : ￥43.80000剪切带（CT）250 : ￥30.59124卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：线性
- 拓扑：移位寄存器
- 内部开关：是
- 输出数：48
- 电压 - 供电（最低）：3V
- 电压 -?供电（最高）：3.6V
- 电压 - 输出：10V
- 电流 - 输出/通道：24.4mA，34.9mA
- 频率：-
- 调光：-
- 应用：标牌
- 工作温度：-40°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：56-VFQFN 裸露焊盘
- 供应商器件封装：56-QFN（8x8）
产品特性
- 48 个恒定灌电流输出通道 具有开关控制功能
- 电流能力： 32 通道为 34.9mA 16 通道为 24.4mA
- 32 通道为 34.9mA
- 16 通道为 24.4mA
- 没有针对电流设置的外部电阻器
- 最大电流控制 (MC)：3 位（8 个步长）
- 针对每个色彩组的全局亮度控制 (BC)：7 位（128 个步长），3 组
- LED 电源电压：高达 10V
- VCC = 3.0V 至 3.6V
- 恒定电流精度： 通道到通道 = ±1%（典型值），±3%（最大值） 器件到器件 = ±2%（典型值），±4%（最大值）
- 通道到通道 = ±1%（典型值），±3%（最大值）
- 器件到器件 = ±2%（典型值），±4%（最大值）
- 数据传输速率：30MHz
- 消隐脉冲持续时间：40ns（最小值）
- LED 开路检测 (LOD)
- LED 短路检测 (LSD)
- 省电模式 (PSM)：流耗 7µA，高速恢复
- 欠压闭锁设置缺省数据
- 延迟开关最大限度地减少涌入电流
- 工作温度范围：-40°C 至 +85°C
- LED 视频显示屏
- 可变消息标志 (VMS)
- 照明
产品概述
TLC5954 是一款 48 通道，恒定灌电流 LED 驱动器。 可通过向内部寄存器写入数据来打开或关闭每条通道。 输出通道 (OUTX)
被分为三组，每组 16 条通道。 每个通道组（R，G 和 B）具有 128 步长全局亮度控制 (BC) 功能。 所有 48 个通道的最大电流值可由 8
步长最大电流控制 (MC) 功能进行设置。 此器件具有两个错误标志：LED 开路检测 (LOD) 和 LED 短路检测 (LSD)。
错误标志可由串行接口端口读取。 此器件还有一个省电模式，此模式在所有输出关闭时将总流耗设定为
7µA（典型值）。

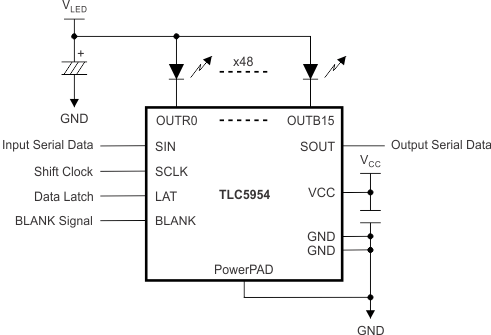

TLC5954RTQT 电路图
TLC5954RTQT 电路图
