TLC5949PWPR

Texas Instruments LED 驱动器

更新日期：2024-04-01 00:04:00

TLC5949PWPR

Texas Instruments LED 驱动器

产品简介：具有 7 位全局亮度控制 LED 灯的 16 通道、12 位 ES-PWM、完整自诊断 LED 驱动器

查看详情

TLC5949PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC5949PWPR 中文资料属性参数

  • 现有数量：0现货2,000Factory查看交期
  • 价格：2,000 : ￥11.01857卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：线性
  • 拓扑：移位寄存器
  • 内部开关：是
  • 输出数：16
  • 电压 - 供电（最低）：3V
  • 电压 -?供电（最高）：3.6V
  • 电压 - 输出：10V
  • 电流 - 输出/通道：45mA
  • 频率：33MHz
  • 调光：PWM
  • 应用：标牌
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：24-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：24-HTSSOP

产品特性

  • 16 个恒定电流吸收输出通道
  • 支持最大 BC 数据的灌电流能力： 2mA 至 45mA
  • 全局亮度控制 (BC)：范围为 25% 至 100% 的 7 位（128 步长）：
  • 范围为 25% 至 100% 的 7 位（128 步长）：
  • 具有增强型频谱或者传统脉宽调制 (PWM) 的灰度控制 (GS)：12 位（4096 步长）
  • 12 位（4096 步长）
  • LED 电源电压：高达 10V
  • VCC：3.0V 至 3.6V
  • 恒定电流精度： 通道到通道精度：±0.6%（典型值），±2%（最大值） 器件到器件精度：±1%（典型值），±4%（最大值）
  • 通道到通道精度：±0.6%（典型值），±2%（最大值）
  • 器件到器件精度：±1%（典型值），±4%（最大值）
  • 数据传输速率：33MHz
  • 灰度控制时钟：33MHz
  • 自动显示重复和自动数据刷新
  • 显示计时复位
  • 用来大大减少 VCC 电流的省电模式
  • 支持无形检测 模式 (IDM) 的开路检测 (LOD) 和短路检测 (LSD)
  • 输出泄露侦测 (OLD)
  • 电流基准端子短路标记 (ISF)
  • 热关断 (TSD) 和错误标志 (TEF)
  • 预热报警 (PTW)
  • 用来防止涌入电流的 4 通道成组延迟开关
  • 工作温度范围：-40°C 至 +85°C
  • LED 视频显示屏
  • LED 信号板

产品概述

TLC5949 是一款 16 通道，恒定电流吸收 LED 驱动器。 每个通道有一个步长为 4096 的独立可调节、脉宽调制 (PWM) 灰度 (GS) 亮度控制。 所有通道具有一个 128 步长的全局亮度控制 (BC)。 BC 调节与其它 LED 驱动器的亮度偏差。 可通过一个串行接口端口来访问 GS 和 BC 数据。 TLC5949 有 6 个错误标志：LED 开路检测 (LOD)，LED 短路检测 (LSD)，输出泄露检测 (OLD)，基准电流端子短路标志检测 (ISF)，预热警告 (PTW) 和热错误标志 (TEF)。 可使用一个串行接口端口来读取错误检测结果。
查看全部

TLC5949PWPR 数据手册

数据手册 说明 数量 操作
TLC5949PWPR

LED Driver IC 16 Output Linear PWM Dimming 45mA 24-HTSSOP

 52页,1.36M 查看

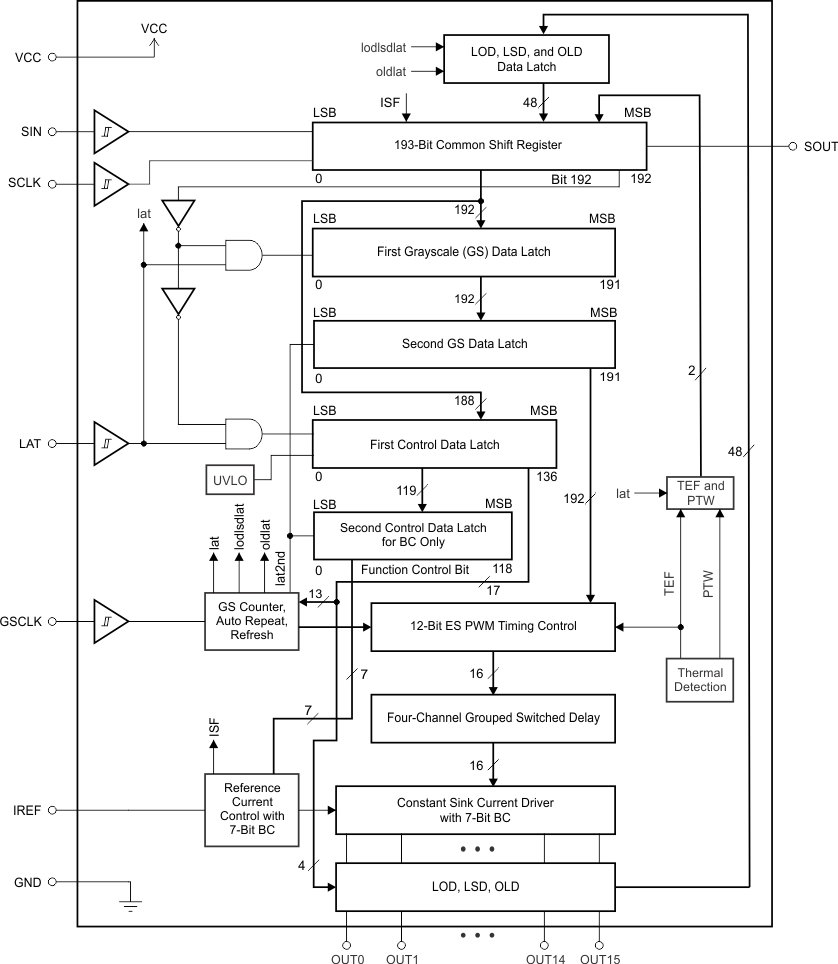

TLC5949PWPR 电路图

TLC5949PWPR 电路图

TLC5949PWPR 电路图
