TLC59482DBQR

LED 驱动器

更新日期：2024-04-01 00:04:00

TLC59482DBQR

LED 驱动器

产品简介：具有 6 位全局亮度控制功能的 16 通道、16 位 PWM LED 驱动器

查看详情

TLC59482DBQR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC59482DBQR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,500 : ￥8.39510卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：线性
  • 拓扑：移位寄存器
  • 内部开关：是
  • 输出数：16
  • 电压 - 供电（最低）：3V
  • 电压 -?供电（最高）：5.5V
  • 电压 - 输出：10V
  • 电流 - 输出/通道：45mA
  • 频率：-
  • 调光：-
  • 应用：标牌
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：24-SSOP（0.154"，3.90mm 宽）
  • 供应商器件封装：24-SSOP

产品特性

  • 16 个恒定流入电流源输出通道
  • 具有最大亮度控制 (BC) 数据的灌电流能力： 1mA 至 35mA (VCC≤ 3.6V) 1mA 至 45mA (VCC> 3.6V)
  • 1mA 至 35mA (VCC≤ 3.6V)
  • 1mA 至 45mA (VCC> 3.6V)
  • 全局亮度控制 (BC)：范围为 0% 至 100% 的 6 位（64 步长）（缺省值为 50%）
  • 范围为 0% 至 100% 的 6 位（64 步长）（缺省值为 50%）
  • LED 电源电压：高达 10V
  • VCC：3.0V 至 5.5V
  • 恒定电流精度： 通道到通道：±1%（典型值），±2.5%（最大值） 器件到器件：±2%（典型值），±4%（最大值）
  • 通道到通道：±1%（典型值），±2.5%（最大值）
  • 器件到器件：±2%（典型值），±4%（最大值）
  • 数据传输速率：30MHz
  • 灰度控制时钟：33MHz
  • 自动重复显示功能
  • 自动数据刷新
  • 显示计时复位
  • 用来防止涌入电流的 4 通道成组延迟开关
  • 工作温度范围：-40°C 至 +85°C

产品概述

TLC59482 是一款 16 通道，恒定灌电流驱动器。 每个通道有一个步长为 65,536 的独立可调节、脉宽调制 (PWM) 灰度 (GS) 亮度控制。 所有通道具有一个 64 步长的全局亮度控制 (BC)。 BC 调节与其它 LED 驱动器的亮度偏差。 可通过一个串行接口访问 GS，和 BC 数据。
查看全部

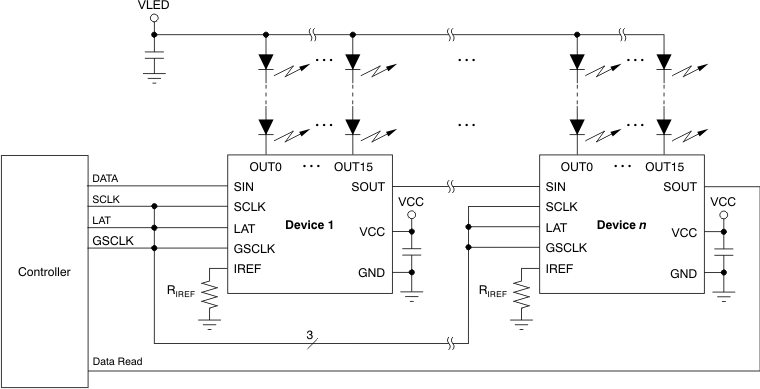

TLC59482DBQR 电路图

TLC59482DBQR 电路图

TLC59482DBQR 电路图
