TLC59284DBQ

Texas Instruments LED 驱动器

产品简介：16 通道恒流 LED 驱动器

查看详情

TLC59284DBQ 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TLC59284DBQ 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥11.05000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 类型：线性
  • 拓扑：移位寄存器
  • 内部开关：是
  • 输出数：16
  • 电压 - 供电（最低）：3V
  • 电压 -?供电（最高）：5.5V
  • 电压 - 输出：10V
  • 电流 - 输出/通道：45mA
  • 频率：-
  • 调光：-
  • 应用：标牌
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：24-SSOP（0.154"，3.90mm 宽）
  • 供应商器件封装：24-SSOP

产品特性

  • 16-Channel, Constant-Current Sink Output with On and Off Control
  • Constant-Current Sink Capability: 35 mA (VCC ≤ 3.6 V) 45 mA (VCC > 3.6 V)
  • 35 mA (VCC ≤ 3.6 V)
  • 45 mA (VCC > 3.6 V)
  • LED Power-Supply Voltage: Up to 10 V
  • VCC: 3 V to 5.5 V
  • Constant-Current Accuracy: Channel-to-Channel:±1.4% (typ), ±3% (max) Device-to-Device: ±2% (typ), ±4% (max)
  • Channel-to-Channel:±1.4% (typ), ±3% (max)
  • Device-to-Device: ±2% (typ), ±4% (max)
  • CMOS Logic Level I/O
  • Data Transfer Rate: 35 MHz
  • BLANK Pulse Width: 50 ns
  • Switching Delay for Noise Reduction
  • Operating Temperature: –40°C to +85°C

产品概述

The TLC59284 is a 16-channel, constant-current sink light-emitting diode (LED) driver. Each channel can be individually controlled with a simple serial communications protocol that is compatible with 3.3-V or 5-V CMOS logic levels, depending on the operating VCC. When the serial data buffer is loaded, a LAT rising edge transfers the data to the OUTn outputs. The BLANK pin can be used to turn off all OUTn outputs during power-on and output data latching to prevent unwanted image displays during these times. The constant-current value of all 16 channels is set by a single external resistor.
查看全部

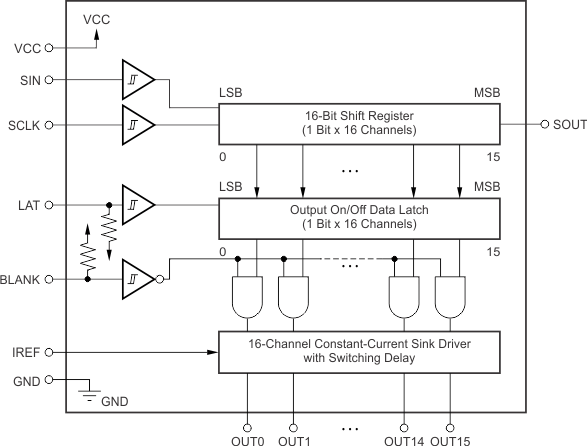

TLC59284DBQ 电路图

TLC59284DBQ 电路图

TLC59284DBQ 电路图
