TLC59116ITPWRQ1_TLC59116ITPWRQ1中文资料_价格

TLC59116ITPWRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TLC59116ITPWRQ1
TI
TSSOP28
22+
3450
上海市
-
原厂原装上海仓现货

上海鑫勃源电子科技有限公司
TLC59116ITPWRQ1
TI
原厂原封装
新批号
887000
上海市
-
原厂发货进口原装微信同步QQ893727827

TLC59116ITPWRQ1 中文资料属性参数

现有数量：576现货
价格：1 : ￥21.39000剪切带（CT）2,000 : ￥12.11565卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：线性
拓扑：-
内部开关：是
输出数：16
电压 - 供电（最低）：3V
电压 -?供电（最高）：5.5V
电压 - 输出：17V
电流 - 输出/通道：120mA
频率：-
调光：I2C
应用：背光，照明
工作温度：-40°C ~ 105°C（TA）
安装类型：表面贴装型
封装/外壳：28-TSSOP（0.173"，4.40mm 宽）
供应商器件封装：28-TSSOP

产品特性

16 个发光二极管 (LED) 驱动器（每个输出均可通过编程设定为关闭、开启、可编程的 LED 亮度或者可编程的组合式调光和闪烁（各 LED 亮度混合））
16 条恒流输出通道
256 色阶（8 位）线性可编程亮度范围，对应的 LED 输出从完全关闭（默认）到最大亮度（采用 97kHz 的脉宽调制 (PWM) 信号）
256 色阶组合式亮度控制支持通用调光 [采用 190Hz PWM 信号，从完全关闭到最大亮度（默认）]
256 色阶组合式闪烁，频率可在 24Hz 至 10.73s 范围内编程设定，占空比范围为 0% 至 99.6%
四个硬件地址引脚支持 14 个 TLC59116-Q1 器件连接至同一条 I2C 总线
四个可通过软件编程设定的 I2C 总线地址（一个 LED 组合式调用地址和三个 LED 子调用地址）支持以任意组合同时寻址多组器件
软件复位功能（SWRST 调用）支持通过 I2C 总线复位器件
多达 14 个可通过硬件调节的独立 I2C 总线地址，这样便可对每个器件进行编程设定
负载开路和过热检测模式，用于检测各个 LED 故障
可通过编程在收到应答命令或停止命令时更改输出状态以逐字节更新输出或同时更新全部输出（默认在收到停止命令时更改）
可通过外部电阻调节输出电流
恒定输出电流范围：5mA 至 120mA
最大输出电压：17V
25MHz 内部振荡器，无需外部组件
1MHz 快速模式 Plus (FMT) 兼容 I2C 总线接口，SDA 输出具有 30mA 高驱动能力，用于驱动高容性总线
内部上电复位
SCL 和 SDA 输入端装有噪声滤波器
上电时无毛刺脉冲
低电平有效复位
支持热插入
低待机电流
3.3V 或 5V 电源电压
5.5V 耐压输入
28 引脚薄型紧缩小尺寸封装 (TSSOP) (PW-28)
运行温度范围：–40°C 至 +105°C
通用 LED 照明应用
中控台按钮背光
仪表板指示灯背光

产品概述

TLC59116-Q1 是一款 I2C 总线控制的 16 通道 LED 驱动器，它针对红色/绿色/蓝色/琥珀色 (RGBA) 混合和背光应用进行了优化。每个 LED 输出都拥有自己的 8 位分辨率（256 色阶）、固定频率、独立 PWM 控制器（工作频率为 97kHz）和可调节占空比（0% 至 99.6%）。All trademarks are the property of their respective owners. 独立 PWM 控制器允许将每个 LED 设置为特定的亮度值。附加的 8 位分辨率（256 色阶）组合式 PWM 控制器既具有 190Hz 的固定频率，又拥有可调节频率（24Hz 至每隔 10.73 秒一次）和可调节占空比（0% 至 99.6%）。组合式 PWM 控制器使用相同的值来调亮或调暗所有 LED。每个 LED 输出均可设置为关闭、开启（无 PWM 控制）或其各自 PWM 控制器的值（独立 PWM 控制器的值和组合式 PWM 控制器的值）。TLC59116-Q1 的工作电源电压范围为 3V 至 5.5V，输出可耐受 17V 电压。LED 可直接连接至 TLC59116-Q1 器件输出。可通过软件编程的 LED 组合式和三个子调用 I2C 总线地址允许所有或定义的几组 TLC59116-Q1 器件响应同一 I2C 总线地址，以实现例如同时开启或关闭颜色相同的 LED 或者跑马灯效果，从而以最大限度减少 I2C 总线命令。四个硬件地址引脚支持同一总线上连接 14 个器件。软件复位 (SWRST) 调用允许主机通过 I2C 总线对 TLC59116-Q1 执行复位，该复位与上电复位 (POR) 一样会将寄存器初始化为默认状态，从而将输出设置为高电平（LED 关闭）。这样一来，便可以轻松快速地将所有器件寄存器重新配置为相同状态。

查看全部

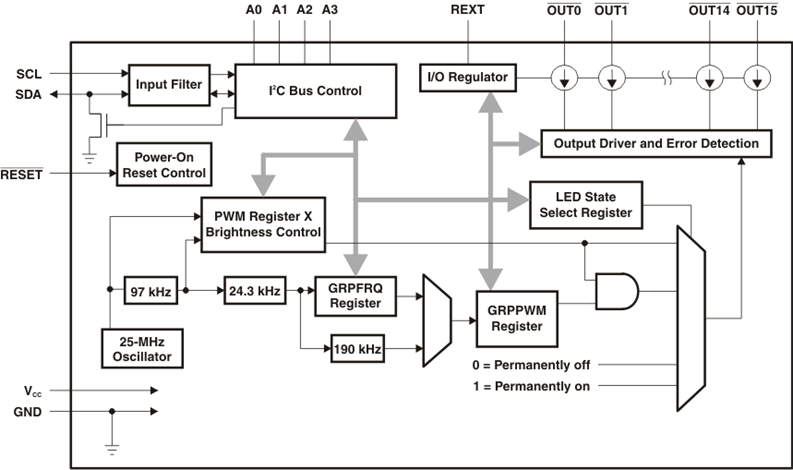

TLC59116ITPWRQ1 电路图
