TL432LIBIDBZR

Texas Instruments 电压基准

更新日期：2024-04-01

TL432LIBIDBZR

Texas Instruments 电压基准

产品简介：具有经优化的基准电流的可调节精密分流稳压器（引脚布局：RKA）

查看详情

TL432LIBIDBZR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TL432LIBIDBZR 中文资料属性参数

  • 现有数量：5,499现货9,000Factory
  • 价格：1 : ￥3.42000剪切带（CT）3,000 : ￥0.75927卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 参考类型：分流器
  • 输出类型：可调式
  • 电压 - 输出（最小值/固定）：2.495V
  • 电压 - 输出（最大值）：36 V
  • 电流 - 输出：15 mA
  • 容差：±0.5%
  • 温度系数：-
  • 噪声 - 0.1Hz 至 10Hz：-
  • 噪声 - 10Hz 至 10Hz：-
  • 电压 - 输入：-
  • 电流 - 供电：-
  • 电流 - 阴极：1 mA
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：TO-236-3，SC-59，SOT-23-3
  • 供应商器件封装：SOT-23-3

产品特性

  • 25°C 下的基准电压容差 0.5%（B 级） 1%（A 级）
  • 0.5%（B 级）
  • 1%（A 级）
  • 最低典型输出电压：2.495V
  • 可调输出电压：Vref 至 36V
  • −40°C 至 +125°C 的运行范围（Q 级温度）
  • 最大温漂10mV（C 级温度） 17mV（I 级温度）27mV（Q 级温度）
  • 10mV（C 级温度）
  • 17mV（I 级温度）
  • 27mV（Q 级温度）
  • 0.3Ω 输出阻抗典型值
  • 灌电流能力 Imin = 1mA（最大值） IKA = 15mA（最大值）
  • Imin = 1mA（最大值）
  • IKA = 15mA（最大值）
  • 基准输入电流 IREF：0.4µA（最大值）
  • 整个温度范围内的基准输入电流偏差 II(dev)：0.3µA（最大值）

产品概述

TL431LI 器件是 3 端子可调节并联稳压器，在适用的汽车级、商用级和军用级温度范围内均可满足规定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于 Vref（约为 2.495V）和 36V 之间的任意值。这些器件具有 0.3Ω 的输出阻抗典型值。有源输出电路可提供非常急剧的导通特性，从而使这些器件在许多应用中成为齐纳二极管的出色 替代品，这些应用包括板载稳压、可调节电源和开关电源。这款器件是工业标准 TL431 的引脚对引脚替代品，且具有优化的 Iref 和 IIdev 性能。更低的 Iref 和 IIdev 值可帮助设计人员实现更高的系统精度和更低的漏电流。TL432LI 器件具有与 TL431LI 器件完全相同的功能和电气特性，但是具有不同的 DBZ 封装引脚排布。TL431LI 器件具有 A 和 B 两个等级，25°C 下的初始容差分别为 1% 和 0.5%。此外，低输出温漂可确保在整个温度范围内保持出色的稳定性。TL43xLIxQ 器件的额定工作温度范围是 –40°C 至 125°C。
查看全部

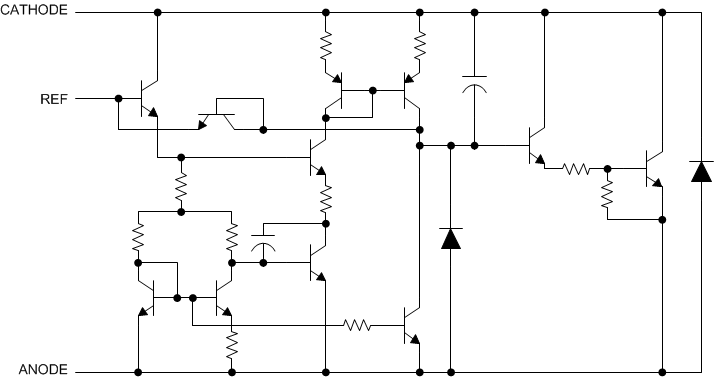

TL432LIBIDBZR 电路图

TL432LIBIDBZR 电路图

TL432LIBIDBZR 电路图
