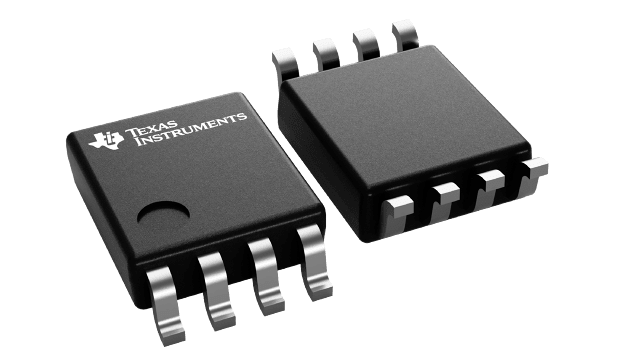

TCA9406DCUR

TCA9406 是一款具有输出使能 (OE) 输入的 2 位双向 I2C 和 SMBus 电压电平转换器。它在 A 侧的运行电压范围为 1.65V 至 3.6V，基准为 VCCA，在 B 侧的运行电压范围为 2.3V 至 5.5V，基准为 VCCB。因此，该器件能够在典型的 1.8V、2.5V、3.3V 和 5V 电源轨之间，进行任何高低逻辑信号电平切换。 OE 输入引脚的基准为 VCCA，可以直接连接至 VCCA，但也可以承受 5.5V 的电压。用户还可以对 OE 引脚进行控制，将其设置为低电平，使所有 SCL 和 SDA 引脚均处于高阻抗状态，从而显著减少静态电流消耗。 在正常 I2C 和 SMBus 运行配置或其他漏极开路配置下，TCA9406 可以支持最高 2Mbps 的速度，因此，它可以达到标准 I2C 速度要求，即 SCL 频率为 100kHz（标准模式）、400kHz（快速模式）或 1MHz（快速模式升级版）。该器件还可用作通用电平转换器，而且当 A 侧和 B 侧端口均是通过推挽式器件驱动时，TCA9406 可支持最高 24Mbps 的速度。TCA9406 在 SCL_A、SDA_A、SCL_B 和 SDA_B 上 具有 内部 10kΩ 上拉电阻器。您还可以向总线添加额外的上拉电阻器，从而减小总上拉电阻并加快上升沿的上升速度。
