SN74TVC3306DCTR

Texas Instruments 逻辑 - 专用逻辑
  • 封装：7-LSSOP（0.11"?，2.80mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.9685-$2.07

更新日期：2024-04-01 00:04:00

SN74TVC3306DCTR

Texas Instruments 逻辑 - 专用逻辑

产品简介：5V 双电压钳位

查看详情
  • 封装：7-LSSOP（0.11"?，2.80mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.9685-$2.07

SN74TVC3306DCTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74TVC3306DCTR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 专用逻辑
  • 系列：-
  • 逻辑类型：电压钳
  • 电源电压：-
  • 位数：-
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：7-LSSOP（0.11"?，2.80mm 宽）
  • 供应商设备封装：SM8
  • 包装：®
  • 其它名称：296-13307-6

产品特性

  • 设计用于限压应用
  • 端口 A 和 B 间使用 3.5ω 导通状态连接
  • 直通引脚排列可简化印刷电路板布线
  • 与 GTL+ 电平之间接口
  • 闩锁性能超过 100mA， 符合 JESD 78 II 类规范
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范要求： 2000V 人体模型 200V 机器放电模型 1000V 充电器件模型
  • 2000V 人体模型
  • 200V 机器放电模型
  • 1000V 充电器件模型

产品概述

SN74TVC3306 器件提供三个具有通用非缓冲栅极的并联 NMOS 导通晶体管。此开关具有低通态电阻，可以在最短传播延迟情况下建立连接。该器件可用作双开关，且栅极级联到基准晶体管上。每个导通晶体管的低压侧限制为由基准晶体管设置的电压。这样做是为了保护输入端对高态电压电平过冲敏感的元件。
查看全部

SN74TVC3306DCTR 数据手册

数据手册 说明 数量 操作
SN74TVC3306DCTR

DUAL VOLTAGE CLAMP

 6 Pages页,81K 查看

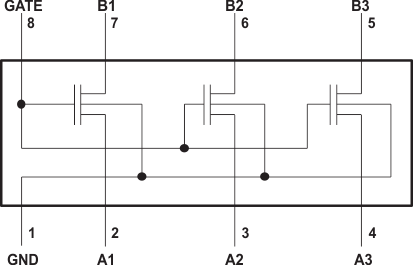

SN74TVC3306DCTR 电路图

SN74TVC3306DCTR 电路图

SN74TVC3306DCTR 电路图
