SN74S244DWR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.944-$3.89

更新日期：2024-04-01 00:04:00

SN74S244DWR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的 8 通道、4.75V 至 5.25V 双极缓冲器

查看详情
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.944-$3.89

SN74S244DWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74S244DWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74S
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：2
  • 每个元件的位元数：4
  • 输出电流高，低：15mA，24mA
  • 电源电压：4.75 V ~ 5.25 V
  • 工作温度：0°C ~ 70°C
  • 安装类型：表面贴装
  • 封装/外壳：20-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：20-SOIC
  • 包装：®
  • 其它名称：296-29254-6

产品特性

  • Inputs Tolerant Down to 2 V, Compatible With 3.3-V or 2.5-V Logic Inputs
  • Maximum tpd of 15 ns at 5 V
  • 3-State Outputs Drive Bus Lines or Buffer Memory Address Registers
  • PNP Inputs Reduce DC Loading
  • Hysteresis at Inputs Improves Noise Margins

产品概述

The SNx4LS24x, SNx4S24x octal buffers and line drivers are designed specifically to improve both the performance and density of three-state memory address drivers, clock drivers, and bus-oriented receivers and transmitters. The designer has a choice of selected combinations of inverting and non-inverting outputs, symmetrical, active-low output-control (G) inputs, and complementary output-control (G and G) inputs. These devices feature high fan-out, improved fan-in, and 400-mV noise margin. The SN74LS24x and SN74S24x devices can be used to drive terminated lines down to 133 Ω.
查看全部

SN74S244DWR 数据手册

数据手册 说明 数量 操作
SN74S244DWR

OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

 16 Pages页,250K 查看
SN74S244DWR

Buffer, Non-Inverting 2 Element 4 Bit per Element Push-Pull Output 20-SOIC

 38页,1.6M 查看

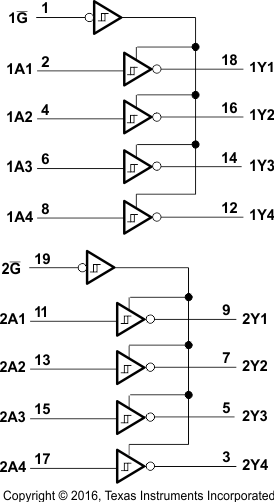

SN74S244DWR 电路图

SN74S244DWR 电路图

SN74S244DWR 电路图
