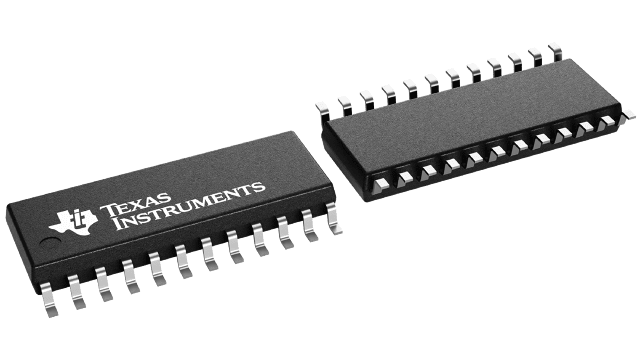

74ACT11245NSR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：24-SOIC（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.728-$3.46

更新日期：2024-04-01

74ACT11245NSR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的八通道总线收发器

查看详情
  • 封装：24-SOIC（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.728-$3.46

74ACT11245NSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

74ACT11245NSR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74ACT
  • 逻辑类型：收发器，非反相
  • 元件数：1
  • 每个元件的位元数：8
  • 输出电流高，低：24mA，24mA
  • 电源电压：4.5 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：24-SOIC（0.209"，5.30mm 宽）
  • 供应商设备封装：24-SO
  • 包装：®
  • 其它名称：296-28911-6

产品特性

  • 3-State Outputs Drive Bus Lines Directly
  • Inputs Are TTL-Voltage Compatible
  • Flow-Through Architecture Optimizes PCB Layout
  • Center-Pin VCC and GND Configurations Minimize High-Speed Switching Noise
  • EPICTM (Enhanced-Performance Implanted CMOS) 1-m Process
  • 500-mA Typical Latch-Up Immunity at 125°C
  • Package Options Include Plastic Small-Outline (DW), Shrink Small-Outline (DB), and Thin Shrink Small-Outline (PW) Packages, and Standard Plastic 300-mil DIPs (NT)

产品概述

The octal bus transceiver is designed for asynchronous two-way communication between data buses. The control-function implementation minimizes external timing requirements.The device allows data transmission from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control (DIR) input. The output-enable input can be used to disable the device so that the buses are effectively isolated.The 74ACT11245 is characterized for operation from -40°C to 85°C.
查看全部

74ACT11245NSR 数据手册

数据手册 说明 数量 操作
74ACT11245NSR

Transceiver, Non-Inverting 1 Element 8 Bit per Element Push-Pull Output 24-SO

 24页,1.26M 查看
