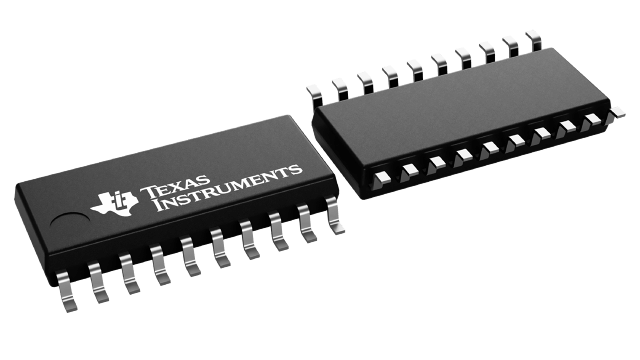

SN74LVCZ244ANSR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：20-SOIC（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.66495-$1.55

更新日期：2024-04-01 00:04:00

SN74LVCZ244ANSR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的 8 通道、2.7V 至 3.6V 缓冲器

查看详情
  • 封装：20-SOIC（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.66495-$1.55

SN74LVCZ244ANSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVCZ244ANSR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74LVCZ
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：2
  • 每个元件的位元数：4
  • 输出电流高，低：24mA，24mA
  • 电源电压：2.7 V ~ 3.6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：20-SOIC（0.209"，5.30mm 宽）
  • 供应商设备封装：20-SO
  • 包装：®
  • 其它名称：296-28679-6

产品特性

  • Operates From 2.7 V to 3.6 V
  • Inputs Accept Voltages to 5.5 V
  • Max tpd of 5.9 ns at 3.3 V
  • Typical VOLP (Output Ground Bounce) < 0.8 V at VCC = 3.3 V, TA = 25°C
  • Typical VOHV (Output VOH Undershoot) > 2 V at VCC = 3.3 V, TA = 25°C
  • Ioff Supports Live Insertion, Partial-Power- Down Mode, and Back-Drive Protection
  • Supports Mixed-Mode Signal Operation on All Ports (5-V Input/Output Voltage With 3.3-V VCC)
  • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II

产品概述

This octal buffer/line driver is designed for 2.7-V to 3.6-V VCC operation.The SN74LVCZ244A device is organized as two 4-bit line drivers with separate output-enable (OE) inputs. When OE is low, the device passes data from the A inputs to the Y outputs. When OE is high, the outputs are in the high-impedance state.
查看全部

SN74LVCZ244ANSR 数据手册

数据手册 说明 数量 操作
SN74LVCZ244ANSR

Buffer, Non-Inverting 2 Element 4 Bit per Element Push-Pull Output 20-SO

 24页,1.16M 查看
