SN74LVC827APW

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.56832-$1.55

更新日期：2024-04-01 00:04:00

SN74LVC827APW

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的 10 通道、1.65V 至 3.6V 缓冲器

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.56832-$1.55

SN74LVC827APW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC827APW 中文资料属性参数

  • 标准包装：60
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74LVC
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：1
  • 每个元件的位元数：10
  • 输出电流高，低：24mA，24mA
  • 电源电压：1.65 V ~ 3.6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：24-TSSOP
  • 包装：管件
  • 其它名称：296-34076-5SN74LVC827APW-ND

产品特性

  • Operates From 1.65 V to 3.6 V
  • Inputs Accept Voltages to 5.5 V
  • Max tpd of 6.7 ns at 3.3 V
  • Typical VOLP (Output Ground Bounce) < 0.8 V at VCC = 3.3 V, TA = 25°C
  • Typical VOHV (Output VOH Undershoot) > 2 V at VCC = 3.3 V, TA = 25°C
  • Supports Mixed-Mode Signal Operation on All Ports (5-V Input/Output Voltage With 3.3-V VCC)
  • Ioff Supports Live Insertion, Partial-Power- Down Mode, and Back-Drive Protection
  • Latch-Up Performance Exceeds 250 mA Per JESD 17
  • ESD Protection Exceeds JESD 22 2000-V Human-Body Model 200-V Machine Model 1000-V Charged-Device Model
  • 2000-V Human-Body Model
  • 200-V Machine Model
  • 1000-V Charged-Device Model

产品概述

The SN74LVC827A device is a 10-bit buffer/bus driver is designed for 1.65-V to 3.6-V VCC operation.
查看全部

SN74LVC827APW 数据手册

数据手册 说明 数量 操作
SN74LVC827APW

10-BIT BUFFER/DRIVER WITH 3-STATE OUTPUTS

 8 Pages页,126K 查看
SN74LVC827APW

Buffer, Non-Inverting 1 Element 10 Bit per Element Push-Pull Output 24-TSSOP

 23页,919K 查看

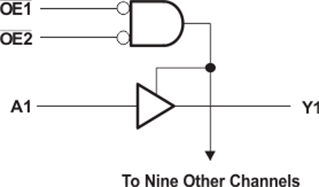

SN74LVC827APW 电路图

SN74LVC827APW 电路图

SN74LVC827APW 电路图
