SN74LVC2T45DCTR

完全可配置的双轨设计，支持各个端口在 1.65V 至 5.5V 的整个电源电压范围内运行
VCC 隔离特性 – 如果任何一个 VCC 输入接地 (GND)，则两个端口均处于高阻抗状态
以 VCCA 为基准的 DIR 输入电路
低功耗，ICC 最大值为 4µA
采用德州仪器 (TI) NanoFree™ 封装
电压为 3.3V 时，输出驱动为 ±24mA
Ioff 支持部分断电模式运行
最大数据速率： 420Mbps（3.3V 至 5V 转换） 210Mbps（转换至 3.3 V） 140Mbps（转换至 2.5 V） 75Mbps（转换至 1.8 V）
420Mbps（3.3V 至 5V 转换）
210Mbps（转换至 3.3 V）
140Mbps（转换至 2.5 V）
75Mbps（转换至 1.8 V）
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求 4000V 人体放电模式 (A114-A) 200V 机器放电模型 (A115-A) 1000V 带电器件模型 (C101)
4000V 人体放电模式 (A114-A)
200V 机器放电模型 (A115-A)
1000V 带电器件模型 (C101)

产品概述

这款 2 位同相总线收发器使用两个独立的可配置电源轨。A 端口旨在跟踪 VCCA。VCCA可接受从 1.65V 到 5.5V 范围内的任意电源电压。B 端口旨在跟踪 VCCB。VCCB可接受从 1.65 至 5.5V 间的任一电源电压值。这可实现 1.8V，2.5V，3.3V和 5V 电压节点间的通用低压双向转换。 SN74LVC2T45 旨在实现两条数据总线间的异步通信。方向控制 (DIR) 输入的逻辑电平将会激活 B 端口或 A 端口输出。当 B 端口输出被激活时，此器件将数据从 A 总线发送到 B 总线，而当 A 端口输出被激活时，此器件将数据从 B 总线发送到 A 总线。A 端口和 B 端口上的输入电路一直处于激活状态，并且必须施加一个逻辑高或低电平，从而防止过大的 ICC 和 ICCZ。 SN74LVC2T45 设计为由 VCCA 为 DIR 输入电路供电。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。VCC 隔离特性可确保只要有任何一个 VCC 输入接地 (GND)，则两个端口均处于高阻抗状态。

查看全部

SN74LVC2T45DCTR 数据手册

数据手册	说明	数量	操作
SN74LVC2T45DCTR	DUAL BIT DUAL SUPPLY BUS TRANSCEIVER WITH CONFIGURABLE VOLTAGE TRANSLATION AND 3-STATE OUTPUTS	22 Pages页,428K	查看
SN74LVC2T45DCTRE4	DUAL BIT DUAL SUPPLY BUS TRANSCEIVER WITH CONFIGURABLE VOLTAGE TRANSLATION AND 3-STATE OUTPUTS	22 Pages页,428K	查看

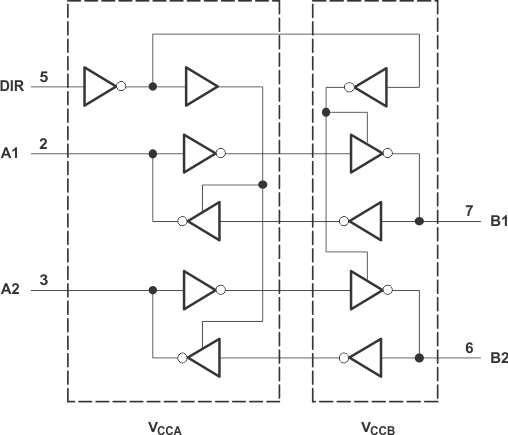

SN74LVC2T45DCTR 电路图
