SN74LVC2G126DCUT

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：8-VFSOP（0.091"，2.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.6804-$0.97

更新日期：2024-04-01 00:04:00

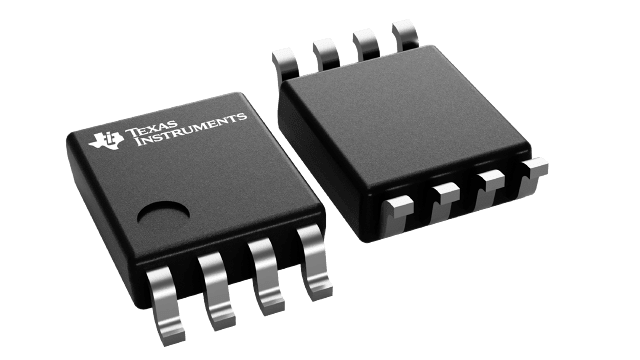

SN74LVC2G126DCUT

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器

查看详情
  • 封装：8-VFSOP（0.091"，2.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.6804-$0.97

SN74LVC2G126DCUT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC2G126DCUT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74LVC
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：2
  • 每个元件的位元数：1
  • 输出电流高，低：32mA，32mA
  • 电源电压：1.65 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-VFSOP（0.091"，2.30mm 宽）
  • 供应商设备封装：US8
  • 包装：®
  • 其它名称：296-32321-6

产品特性

  • 可采用德州仪器 (TI) 的 NanoFree™ 封装
  • 支持 5V VCC 运行
  • 输入电压高达 5.5V
  • 电压为 3.3V 时，tpd 最大值为 4ns
  • 低功耗，10µA 最大 ICC
  • 电压为 3.3V 时，输出驱动为 ±24mA
  • VCC = 3.3V、TA = 25°C 时，VOLP（输出接地反弹）典型值小于 0.8V
  • VCC = 3.3V、TA = 25°C 时，VOHV（输出 VOH 下冲）典型值大于 2V
  • Ioff 支持带电插入、局部关断模式和后驱动保护
  • 可作为下行转换器，将最高 5.5V 的输入电压下行转换至 VCC 电平
  • 闩锁性能超过 100mA，符合 {53}JESD 78 II 类规范
  • ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 1000V 充电器件模型
  • 2000V 人体放电模型
  • 1000V 充电器件模型

产品概述

这些总线收发器专为 1.65V 至 3.6V V{3}CC{4} 工作电压设计。SN74LVC2G126 器件是一款具有三态输出的双路线路驱动器。当输出使能输入为低电平时，输出被禁用。
查看全部

SN74LVC2G126DCUT 数据手册

数据手册 说明 数量 操作
SN74LVC2G126DCUT

DUAL BUS BUFFER GATE WITH 3-STATE OUTPUTS

 13 Pages页,335K 查看
SN74LVC2G126DCUT

Buffer, Non-Inverting 2 Element 1 Bit per Element Push-Pull Output US8

 22页,914K 查看

SN74LVC2G126DCUT 电路图

SN74LVC2G126DCUT 电路图

SN74LVC2G126DCUT 电路图
