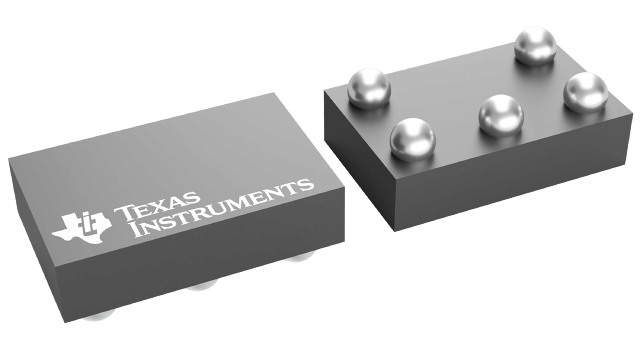

SN74LVC1G126YZPR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：5-XFBGA，WLCSP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18025-$0.5

更新日期：2024-04-01 00:04:00

SN74LVC1G126YZPR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的 1.65V 至 5.5V 单路缓冲器

查看详情
  • 封装：5-XFBGA，WLCSP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18025-$0.5

SN74LVC1G126YZPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LVC1G126YZPR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74LVC
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：1
  • 每个元件的位元数：1
  • 输出电流高，低：32mA，32mA
  • 电源电压：1.65 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：5-XFBGA，WLCSP
  • 供应商设备封装：5-DSBGA，5-WCSP（1.4x0.9）
  • 包装：®
  • 其它名称：296-14361-6

产品特性

  • Available in the Texas Instruments NanoFree™ Package
  • Supports 5-V VCC Operation
  • Inputs Accept Voltages to 5.5 V
  • Provides Down Translation to VCC
  • Max tpd of 3.7 ns at 3.3 V
  • Low Power Consumption, 10-µA Max ICC
  • ±24-mA Output Drive at 3.3 V
  • Ioff Supports Live Insertion, Partial-Power- Down Mode, and Back Drive Protection
  • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
  • ESD Protection Exceeds JESD 22 2000-V Human-Body Model 200-V Machine Model 1000-V Charged-Device Model
  • 2000-V Human-Body Model
  • 200-V Machine Model
  • 1000-V Charged-Device Model

产品概述

This single buffer is designed for 1.65-V to 3.6-V VCC operation. The LVC1G126 device is a single line driver with 3-state output. The output is disabled when the output-enable input is low.
查看全部

SN74LVC1G126YZPR 数据手册

数据手册 说明 数量 操作
SN74LVC1G126YZPR

Single Bus Buffer Gate With 3-State Outputs 5-DSBGA -40 to 85

17页,604K 查看

SN74LVC1G126YZPR 电路图

SN74LVC1G126YZPR 电路图

SN74LVC1G126YZPR 电路图
