- 封装：*
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：*
- 参考价格：$0.21-$0.59
更新日期：2024-04-01 00:04:00

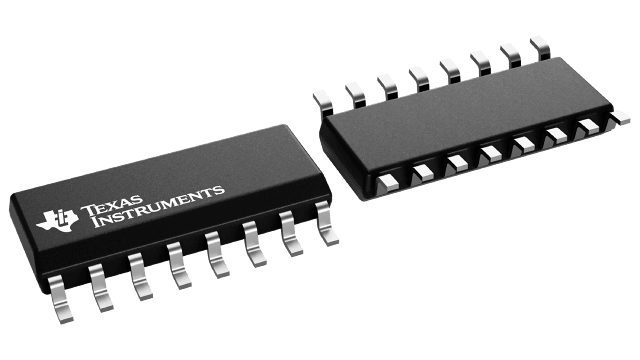

产品简介：四通道 2 线至 1 线数据选择器/多路复用器
查看详情- 封装：*
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：*
- 参考价格：$0.21-$0.59
SN74LVC157ADRG3 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
SN74LVC157ADRG3 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：逻辑 - 信号开关，多路复用器，解码器
- 系列：74LVC
- 类型：数据选择器/多路复用器
- 电路：4 x 2:1
- 独立电路：1
- 输出电流高，低：24mA，24mA
- 电压电源：单电源
- 电源电压：2 V ~ 3.6 V
- 工作温度：-40°C ~ 85°C
- 安装类型：*
- 封装/外壳：*
- 供应商设备封装：*
- 包装：*
- 其它名称：296-31907-6
产品特性
- 工作电压范围为 1.65V 至 3.6V
- 额定温度范围为 –40°C 至 85°C、–40°C 至 125°C 以及 –55°C 至 125°C
- 输入电压高达 5.5V
- 电压为 3.3V 时，tpd 最大值为 5.2ns
- VOLP（输出接地反弹）典型值<0.8V（VCC = 3.3V、TA = 25°C）
- VOHV（输出 VOH 下冲）典型值>2V（VCC = 3.3V、TA = 25°C）
- 闩锁性能超过 250mA，符合 JESD 17 规范
- ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 1000V 充电器件模型 (C101)
- 2000V 人体放电模型 (A114-A)
- 1000V 充电器件模型 (C101)
产品概述
这些四通道 2 线至 1 线数据选择器/多路复用器可在 1.65V 至3.6V VCC 下运行。
SN74LVC157ADRG3 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 SN74LVC157ADRG3
|
Multiplexer 4 x 2:1 16-SOIC |
26页,1.12M | 查看 |
SN74LVC157ADRG3 电路图
SN74LVC157ADRG3 电路图
