74CB3Q3257RGYRG4

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.431

更新日期：2024-04-01

74CB3Q3257RGYRG4

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器

产品简介：3.3V、2:1 (SPDT)、4 通道通用 FET 总线开关

查看详情
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.431

74CB3Q3257RGYRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

74CB3Q3257RGYRG4 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 信号开关，多路复用器，解码器
  • 系列：74CB
  • 类型：FET 多路复用器/多路分解器
  • 电路：2 x 4:2
  • 独立电路：1
  • 输出电流高，低：-
  • 电压电源：单电源
  • 电源电压：2.3 V ~ 3.6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 供应商设备封装：16-VQFN
  • 包装：带卷 (TR)

产品特性

  • 高带宽数据路径（高达 500 MHz）
  • 可耐受 5V 电压和支持器件上电或断电的 I/O 端口
  • 在运行范围内具有平缓的低通态电阻 (ron) 特性（ron 典型值 = 4 Ω）
  • 数据 I/O 端口上的轨到轨切换 3.3V VCC 时的 0 至 5V 切换 2.5V VCC 时的 0 至 3.3V 切换
  • 3.3V VCC 时的 0 至 5V 切换
  • 2.5V VCC 时的 0 至 3.3V 切换
  • 支持近零传播延迟的双向数据流
  • 低输入和输出电容可最大限度地减小负载和信号失真（Cio(OFF) 典型值 = 3.5 pF）
  • 快速开关频率（f OE 最大值 = 20 MHz）
  • 数据与控制输入提供下冲钳位二极管
  • 低功耗（ICC 典型值 = 0.7 mA）
  • 2.3V 至 3.6V 的 VCC 工作电压范围
  • 数据 I/O 支持 0 至 5 V 信号传输级 (0.8V，1.2V，1.5V，1.8V，2.5V，3.3V，5V）
  • 控制输入可由 TTL 或 5V/3.3V CMOS 输出驱动
  • Ioff 支持局部关断模式运行
  • 锁断性能超过 100mA，符合 JESD 78 II 类规范的要求
  • 静电放电 (ESD) 性能测试符合 JESD 22 标准 2000V 人体放电模型（A114-B，II 类） 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型（A114-B，II 类）
  • 1000V 充电器件模型 (C101)
  • 支持数字和模拟 应用：USB 接口、微分信号接口，总线隔离、低失真信号门控 (1)

产品概述

SN74CB3Q3257 器件是一款高带宽 FET 总线开关，此开关利用一个电荷泵来提升通道晶体管的栅极电压，从而提供一个平缓的低通态电阻 (ron)。
查看全部

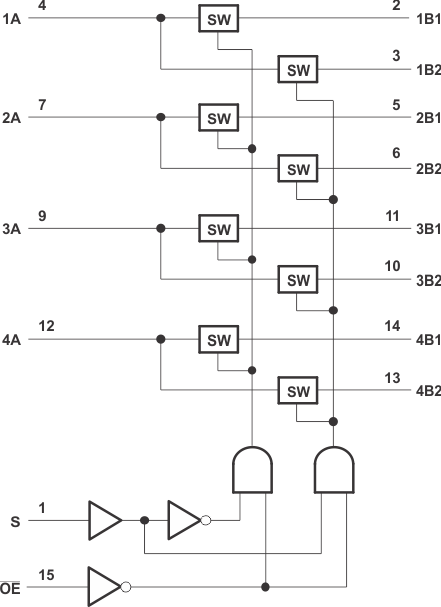

74CB3Q3257RGYRG4 电路图

74CB3Q3257RGYRG4 电路图

74CB3Q3257RGYRG4 电路图
