SN74LV541ADBRE4

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：20-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.4

更新日期：2024-04-01 00:04:00

SN74LV541ADBRE4

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的 8 通道、2V 至 5.5V 缓冲器

查看详情
  • 封装：20-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.4

SN74LV541ADBRE4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LV541ADBRE4 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74LV
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：1
  • 每个元件的位元数：8
  • 输出电流高，低：16mA，16mA
  • 电源电压：2 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：20-SSOP（0.209"，5.30mm 宽）
  • 供应商设备封装：20-SSOP
  • 包装：带卷 (TR)

产品特性

  • 工作范围为 2V 至 5.5V V CC
  • 电压为 5V 时，t pd 最大值为 6ns
  • V OLP（输出接地反弹） 典型值小于 0.8V（V CC = 3.3V、T A = 25°C）
  • V OHV（输出 V OH 下冲）典型值 大于 2.3 V（V CC = 3.3V、T A = 25°C 时）
  • 所有端口上均支持混合模式电压运行
  • I off 支持局部断电模式运行
  • 闩锁性能超过 250mA，符合 JESD 17 规范

产品概述

SN74LV541A 器件是一款八路缓冲器/驱动器，可在 2V 至 5.5V V CC 电压下运行。
查看全部

SN74LV541ADBRE4 数据手册

数据手册 说明 数量 操作
SN74LV541ADBRE4

OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS

 16 Pages页,436K 查看

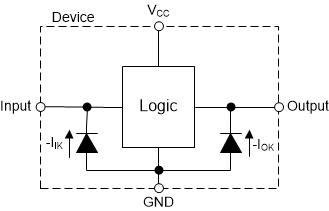

SN74LV541ADBRE4 电路图

SN74LV541ADBRE4 电路图

SN74LV541ADBRE4 电路图
