SN74LV125ADGVR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：14-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.1295-$0.47

更新日期：2024-04-01 00:04:00

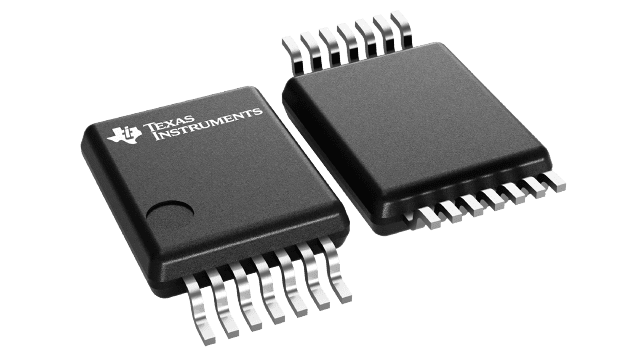

SN74LV125ADGVR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的 4 通道、2V 至 5.5V 缓冲器

查看详情
  • 封装：14-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.1295-$0.47

SN74LV125ADGVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LV125ADGVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74LV
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：4
  • 每个元件的位元数：1
  • 输出电流高，低：16mA，16mA
  • 电源电压：2 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TFSOP （0.173"，4.40mm 宽）
  • 供应商设备封装：14-TVSOP
  • 包装：®
  • 其它名称：296-3775-6

产品特性

  • 2V 至 5.5V VCC 运行
  • 电压为 5V 时，tpd 最大值为 6ns
  • VOLP（输出接地反弹）典型值 小于 0.8V（VCC = 3.3V、TA = 25°C 时）
  • VCC = 3.3V、TA = 25°C 时， VOHV（输出 VOH 下冲）典型值大于 2.3 V
  • 所有端口上均支持以混合模式电压运行
  • Ioff 支持局部断电模式运行
  • 闩锁性能超过 250mA， 符合 JESD 17 规范
  • ESD 保护性能超过 JESD 22 规范要求 4000V 人体放电模型 200V 机器放电模型 2000V 充电器件模型
  • 4000V 人体放电模型
  • 200V 机器放电模型
  • 2000V 充电器件模型

产品概述

SN74LV125A 四路总线缓冲门专为 2V 至 5.5V VCC 运行而设计。
查看全部

SN74LV125ADGVR 数据手册

数据手册 说明 数量 操作
SN74LV125ADGVR

QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

 17 Pages页,516K 查看
SN74LV125ADGVR

Buffer, Non-Inverting 4 Element 1 Bit per Element Push-Pull Output 14-TVSOP

 29页,1.23M 查看
SN74LV125ADGVRE4

QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

 17 Pages页,516K 查看

SN74LV125ADGVR 电路图

SN74LV125ADGVR 电路图

SN74LV125ADGVR 电路图
