SN74LS245N

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：20-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.33792-$0.92

更新日期：2024-04-01 00:04:00

SN74LS245N

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：八通道总线收发器

查看详情
  • 封装：20-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.33792-$0.92

SN74LS245N 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

SN74LS245N 中文资料属性参数

  • 标准包装：20
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74LS
  • 逻辑类型：收发器，非反相
  • 元件数：1
  • 每个元件的位元数：8
  • 输出电流高，低：15mA，24mA
  • 电源电压：4.75 V ~ 5.25 V
  • 工作温度：0°C ~ 70°C
  • 安装类型：通孔
  • 封装/外壳：20-DIP（0.300"，7.62mm）
  • 供应商设备封装：20-PDIP
  • 包装：管件
  • 其它名称：296-1655296-1655-5

产品特性

  • 3-State Outputs Drive Bus Lines Directly
  • PNP Inputs Reduce DC Loading on Bus Lines
  • Hysteresis at Bus Inputs Improves Noise Margins
  • Typical Propagation Delay Times Port to Port, 8 ns

产品概述

These octal bus transceivers are designed for asynchronous two-way communication between data buses. The control-function implementation minimizes external timing requirements.The SNx4LS245 devices allow data transmission from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control (DIR) input. The output-enable (OE) input can disable the device so that the buses are effectively isolated.
查看全部

SN74LS245N 数据手册

数据手册 说明 数量 操作
SN74LS245N3

OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

 15 Pages页,514K 查看
SN74LS245NE4

Transceiver, Non-Inverting 1 Element 8 Bit per Element Push-Pull Output 20-PDIP

 28页,1.36M 查看
SN74LS245NSR

OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

 15 Pages页,514K 查看
SN74LS245NSRE4

OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

 15 Pages页,501K 查看
SN74LS245NSRG4

OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS

 15 Pages页,501K 查看

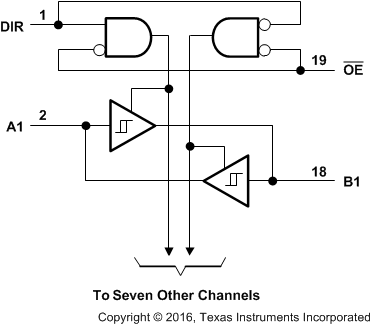

SN74LS245N 电路图

SN74LS245N 电路图

SN74LS245N 电路图
