- 封装：20-DIP（0.300"，7.62mm）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$0.1798
更新日期：2024-04-01
产品简介：具有三态输出的八通道总线收发器
查看详情- 封装：20-DIP（0.300"，7.62mm）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$0.1798
SN74HCT245NE4 中文资料属性参数
- 标准包装：20
- 类别：集成电路 (IC)
- 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
- 系列：74HCT
- 逻辑类型：收发器，非反相
- 元件数：1
- 每个元件的位元数：8
- 输出电流高，低：6mA，6mA
- 电源电压：4.5 V ~ 5.5 V
- 工作温度：-40°C ~ 85°C
- 安装类型：通孔
- 封装/外壳：20-DIP（0.300"，7.62mm）
- 供应商设备封装：20-PDIP
- 包装：管件
产品特性
- 4.5V 至 5.5V 的工作电压范围
- 高电流三态输出直接驱动总线或多达 15 个 LSTTL 负载
- 低功耗，ICC 最大值为 80µA
- tpd典型值 = 14 ns
- 电压为 5V 时，输出驱动为 ±6mA
- 低输入电流，最大值 1µA
- 输入兼容 TTL 电压
产品概述
SNx4HCT245 八路总线收发器专为数据总线之间的异步双向通信而设计。控制功能实现可更大限度地减少外部时序要求。根据方向控制 (DIR) 输入上的逻辑电平，SNx4HCT245 器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 (OE) 输入可用于禁用器件，这样可有效隔离总线。

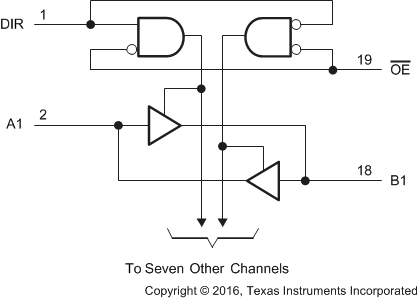

SN74HCT245NE4 电路图
SN74HCT245NE4 电路图
