SN74HCT157DR

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.175-$0.49

更新日期：2024-04-01 00:04:00

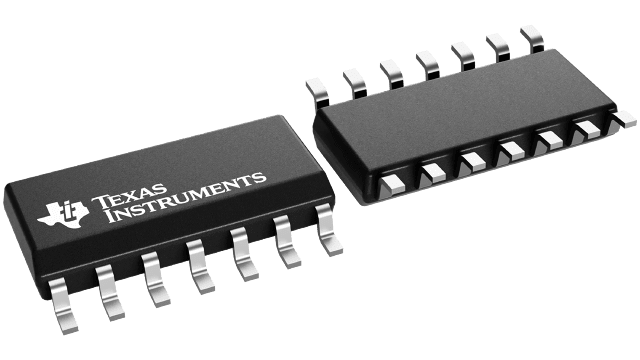

SN74HCT157DR

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器

产品简介：四通道 2 线至 1 线数据选择器/多路复用器

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.175-$0.49

SN74HCT157DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74HCT157DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 信号开关，多路复用器，解码器
  • 系列：74HCT
  • 类型：数据选择器/多路复用器
  • 电路：4 x 2:1
  • 独立电路：1
  • 输出电流高，低：6mA，6mA
  • 电压电源：单电源
  • 电源电压：4.5 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：*
  • 封装/外壳：*
  • 供应商设备封装：*
  • 包装：*
  • 其它名称：296-31835-6

产品特性

  • Operating Voltage Range of 4.5 V to 5.5 V
  • High-Current Outputs Drive Up To 15 LSTTL Loads
  • Typical tpd = 15 ns
  • Low Power Consumption, 80-µA Max ICC
  • ±6-mA Output Drive at 5 V
  • Low Input Current of 1 µA Max
  • Inputs Are TTL-Voltage Compatible
  • Buffered Inputs and Outputs

产品概述

These data selectors/multiplexers contain inverters and drivers to supply full data selection to the four output gates. A separate strobe (G)\ input is provided. A 4-bit word is selected from one of two sources and is routed to the four outputs.
查看全部

SN74HCT157DR 数据手册

数据手册 说明 数量 操作
SN74HCT157DR

Quadruple 2-Line To 1-Line Data Selectors/Multiplexers 16-SOIC -40 to 85

12页,446K 查看
SN74HCT157DR

Multiplexer 4 x 2:1 16-SOIC

 13页,451K 查看
SN74HCT157DRE4

Quadruple 2-Line To 1-Line Data Selectors/Multiplexers 16-SOIC -40 to 85

12页,446K 查看
