SN74HC594DWG4

Texas Instruments 逻辑 - 移位寄存器

封装：16-SOIC（0.295"，7.50mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：管件
参考价格：$0.2496-$0.77

更新日期：2024-04-01 00:04:00

SN74HC594DWG4

Texas Instruments 逻辑 - 移位寄存器

产品简介：具有输出寄存器的 8 位移位寄存器

查看详情

封装：16-SOIC（0.295"，7.50mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：管件
参考价格：$0.2496-$0.77

SN74HC594DWG4 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN74HC594DWG4
TI
原厂原装
22+
3288
上海市
-
一级代理原装

SN74HC594DWG4 中文资料属性参数

标准包装：40
类别：集成电路 (IC)
家庭：逻辑 - 移位寄存器
系列：74HC
逻辑类型：移位寄存器
输出类型：标准
元件数：1
每个元件的位元数：8
功能：串行至并行
电源电压：2 V ~ 6 V
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：16-SOIC（0.295"，7.50mm 宽）
供应商设备封装：16-SOIC
包装：管件
其它名称：296-33941-5SN74HC594DWG4-ND

产品特性

Wide Operating Voltage Range of 2 V to 6 V
High-Current Outputs Can Drive up to 15 LSTTL Loads
Low Power Consumption, 80-µA Maximum ICC
Typical tpd = 15 ns
±6-mA Output Drive at 5 V
Low Input Current of 1 µA Maximum
8-Bit Serial-In, Parallel-Out Shift Registers With Storage
Independent Direct Overriding Clears on Shift and Storage Registers
Independent Clocks for Both Shift and Storage Registers

产品概述

The SNx4HC594 devices contain an 8-bit serial-in, parallel-out shift register that feeds an 8-bit D-type storage register. Separate clocks and direct overriding clear (RCLR, SRCLR) inputs are provided on both the shift and storage registers. A serial (QH’) output is provided for cascading purposes.Both the shift register (SRCLK) and storage register (RCLK) clocks are positive edge triggered. If both clocks are connected together, the shift register always is one count pulse ahead of the storage register.The parallel (QA – QH) outputs have high-current capability. QH’ is a standard output.

查看全部

SN74HC594DWG4 数据手册

数据手册	说明	数量	操作
SN74HC594DWG4	8-Bit Shift Registers With Output Registers 16-SOIC -40 to 85	16页,568K	查看
SN74HC594DWG4	IC SHIFT REGISTER SGL 8B 16SOIC	26页,1.11M	查看

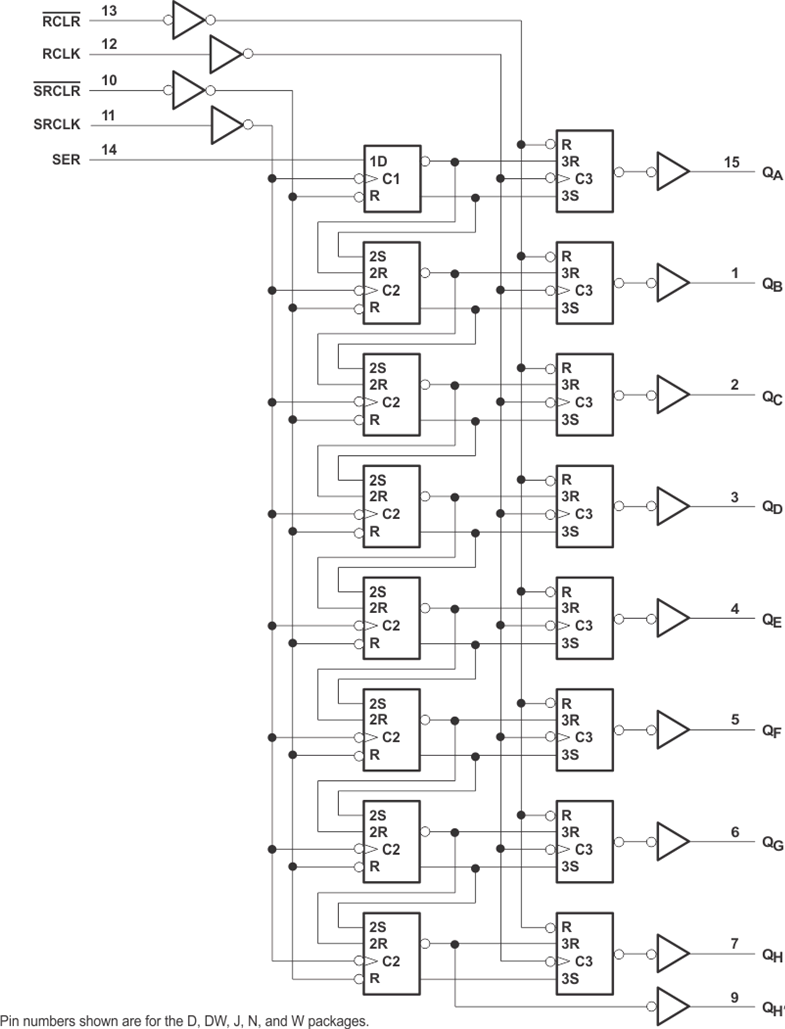

SN74HC594DWG4 电路图
