- 封装：20-SSOP（0.209"，5.30mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$0.18
更新日期：2024-04-01 00:04:00
产品简介：具有三态输出的八通道总线收发器
查看详情- 封装：20-SSOP（0.209"，5.30mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$0.18
SN74HC245DBRG4 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
SSOP-20
2022+ -
12000
-
上海市
-
-
-
原装可开发票
SN74HC245DBRG4 中文资料属性参数
- 标准包装：2,000
- 类别：集成电路 (IC)
- 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
- 系列：74HC
- 逻辑类型：收发器，非反相
- 元件数：1
- 每个元件的位元数：8
- 输出电流高，低：7.8mA，7.8mA
- 电源电压：2 V ~ 6 V
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：20-SSOP（0.209"，5.30mm 宽）
- 供应商设备封装：20-SSOP
- 包装：带卷 (TR)
产品特性
- 2V 至 6V 的宽工作电压范围
- 高电流三态输出直接驱动总线或多达 15 个 LSTTL 负载
- 低功耗，最大 ICC 为 80µA
- tpd典型值 = 12 ns
- ±6mA 输出驱动（电压为 5V 时）
- 低输入电流最大值为 1µA
- 对于符合 MIL-PRF-38535 标准的产品， 所有参数均经过测试，除非另外注明。对于所有其他产品，生产流程不一定包含对所有参数进行的测试。
产品概述
这些八路总线收发器专为数据总线之间的异步双向通信而设计。控制功能实现可更大限度地减少外部时序要求。根据方向控制 (DIR) 输入上的逻辑电平，此类器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 (OE) 输入可用于禁用器件，这样可有效隔离总线。

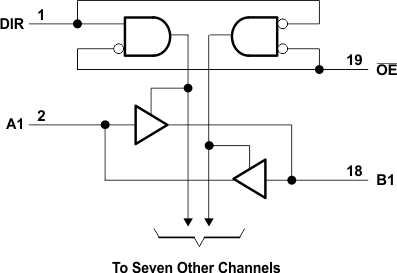

SN74HC245DBRG4 电路图
SN74HC245DBRG4 电路图
