SN74CBT3244PWRG4

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器

封装：20-TSSOP（0.173"，4.40mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$0.29

更新日期：2024-04-01 00:04:00

SN74CBT3244PWRG4

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器

产品简介：具有 2 个控制输入的 5V、1:1 (SPST)、8 通道通用 FET 总线开关

查看详情

封装：20-TSSOP（0.173"，4.40mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$0.29

SN74CBT3244PWRG4 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN74CBT3244PWRG4
TI
原厂原装
22+
3288
上海市
-
一级代理原装

SN74CBT3244PWRG4 中文资料属性参数

标准包装：2,000
类别：集成电路 (IC)
家庭：逻辑 - 信号开关，多路复用器，解码器
系列：74CBT
类型：FET 总线开关
电路：4 x 1:1
独立电路：2
输出电流高，低：15mA，64mA
电压电源：单电源
电源电压：4.5 V ~ 5.5 V
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：20-TSSOP（0.173"，4.40mm 宽）
供应商设备封装：20-TSSOP
包装：带卷 (TR)

产品特性

High-Bandwidth Data Path (Up to 200 MHz)
Control Inputs Can Be Driven by TTL or 5-V/3.3-V CMOS Outputs
Low and Flat ON-State Resistance (ron) Characteristics Over Operating Range (ron= 5 Ω Typical)
Bidirectional Data Flow With Near-Zero Propagation Delay
Low Input/Output Capacitance Minimizes Loading and Signal Distortion (Cio(OFF) = 6 pF Typical)
Low Power Consumption (ICC = 50 µA Maximum)
VCC Operating Range From 4.5 V to 5 V
Data I/Os Support 0- to 5-V Signaling Levels (0.8 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V, 5 V)
Standard ’244-Type Pinout

产品概述

The SN74CBT3244 device provides eight bits of high-speed TTL-compatible bus switching. The SOIC, SSOP, TSSOP, and TVSOP packages provide a standard ’244 device pinout. The low ON-state resistance of the switch allows connections to be made with minimal propagation delay. The device is organized as two 4-bit low-impedance switches with separate output-enable (OE) inputs.

查看全部

SN74CBT3244PWRG4 数据手册

数据手册	说明	数量	操作
SN74CBT3244PWRG4	Octal FET Bus Switch 20-TSSOP -40 to 85	19页,908K	查看

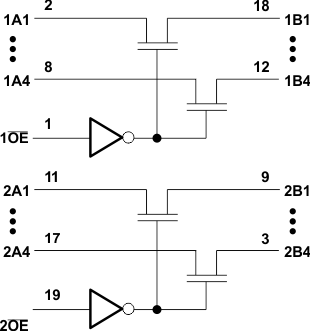

SN74CBT3244PWRG4 电路图
