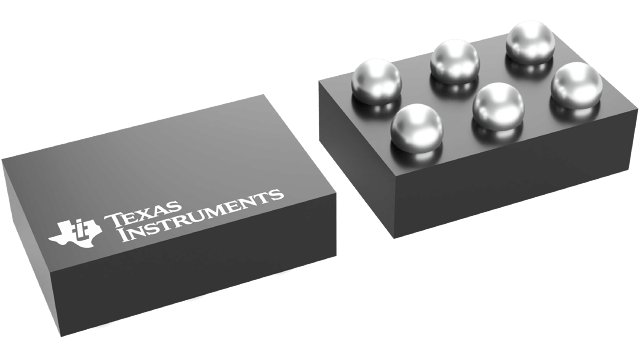

SN74AUP1T97YFPR

Texas Instruments 逻辑 - 变换器

封装：6-XFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$0.1925-$0.54

更新日期：2024-04-01 00:04:00

SN74AUP1T97YFPR

Texas Instruments 逻辑 - 变换器

产品简介：单电源电压转换器

查看详情

封装：6-XFBGA，DSBGA
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$0.1925-$0.54

SN74AUP1T97YFPR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN74AUP1T97YFPR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
SN74AUP1T97YFPR
TI(德州仪器)
DSBGA-6
2022+
12000
上海市
-
原装可开发票

SN74AUP1T97YFPR 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：逻辑 - 变换器
系列：74AUP
逻辑功能：变换器
位数：3
输入类型：电压
输出类型：电压
数据速率：-
通道数：3
输出/通道数目：1
差分 - 输入:输出：无/无
传输延迟（最大）：4.7ns
电源电压：2.3 V ~ 3.6 V
工作温度：-40°C ~ 85°C
封装/外壳：6-XFBGA，DSBGA
供应商设备封装：6-DSBGA
包装：®
其它名称：296-27514-6

产品特性

可采用德州仪器 (TI) 的 NanoStar™ 封装
单电源电压转换器
1.8V 至 3.3V（VCC=3.3V 时）
2.5V 至 3.3V（VCC=3.3V 时）
1.8V 至 2.5V（VCC=2.5V 时）
3.3V 至 2.5V（VCC = 2.5V 时）
九个可配置的门逻辑功能
施密特触发器输入可抑制输入噪声并提供更佳的输出信号完整性
Ioff 支持局部断电模式，具有低泄漏电流 (0.5µA)
超低的静态和动态功耗
可提供无铅封装：SON（DRY 或 DSF）、SOT-23 (DBV)、SC-70 (DCK) 和 NanoStar WCSP
闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
静电放电 (ESD) 性能测试符合 JESD 22 标准 2000V 人体放电模型{13}（A114-B，II 类） 1000V 充电器件模型 (C101)
2000V 人体放电模型{13}（A114-B，II 类）
1000V 充电器件模型 (C101)
相关器件：SN74AUP1T98、SN74AUP1T57 和 SN74AUP1T58

产品概述

AUP 技术是业内功耗超低的逻辑技术，适用于电池供电或带有备用电池的设备。SN74AUP1T97 专门用于逻辑电平转换应用，其输入转换电平可接受 1.8V 的 LVCMOS 信号，同时可由单个 3.3V 或 2.5V V{17}CC{18} 电源供电。利用 2.3V 至 3.6V 的宽 VCC 范围，可在系统运行期间实现电池压降，并确保在该范围内正常运行。施密特触发器输入（正负输入转换之间的 ΔVT=210mV）改进了开关转换期间的抗扰度，这对于模拟混合模式设计十分有用。施密特触发器输入抑制输入噪声、确保输出信号的完整性并可实现慢输入信号转换。通过将 A、B 和 C 输入连接到 VCC 或接地，可轻松将 SN74AUP1T97 配置为执行所需的门功能（请参阅功能选择表）。最多可执行九个常用的逻辑门功能。I关闭特性可实现省电条件 (VCC=0V) ，这在便携式和移动应用中十分重要。当 VCC=0V 时，介于 0V 至 3.6V 范围内的信号可被施加到器件的输入和输出上。在这些条件下，不会对器件造成损坏。SN74AUP1T97 经设计优化具有 4mA 电流驱动能力，可减少由高驱动输出导致的线路反射、过冲和下冲。NanoStar 封装技术是 IC 封装概念的一项重大突破，它将硅晶片用作封装。
