- 封装：*
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：*
- 参考价格：$0.6552-$0.94
更新日期：2024-04-01 00:04:00
产品简介：单电源电压转换器
查看详情- 封装：*
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：*
- 参考价格：$0.6552-$0.94
SN74AUP1T97DBVT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-

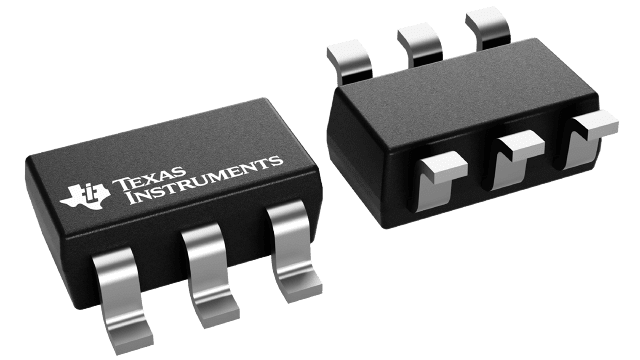

SOT-23-6
2022+ -
12000
-
上海市
-
-
-
原装可开发票
SN74AUP1T97DBVT 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：逻辑 - 变换器
- 系列：74AUP
- 逻辑功能：变换器
- 位数：3
- 输入类型：电压
- 输出类型：电压
- 数据速率：-
- 通道数：3
- 输出/通道数目：1
- 差分 - 输入:输出：无/无
- 传输延迟（最大）：4.7ns
- 电源电压：2.3 V ~ 3.6 V
- 工作温度：-40°C ~ 85°C
- 封装/外壳：*
- 供应商设备封装：*
- 包装：*
- 其它名称：296-32268-6
产品特性
- 可采用德州仪器 (TI) 的 NanoStar™ 封装
- 单电源电压转换器
- 1.8V 至 3.3V（VCC=3.3V 时）
- 2.5V 至 3.3V（VCC=3.3V 时）
- 1.8V 至 2.5V（VCC=2.5V 时）
- 3.3V 至 2.5V（VCC = 2.5V 时）
- 九个可配置的门逻辑功能
- 施密特触发器输入可抑制输入噪声并提供更佳的输出信号完整性
- Ioff 支持局部断电模式，具有低泄漏电流 (0.5µA)
- 超低的静态和动态功耗
- 可提供无铅封装：SON（DRY 或 DSF）、SOT-23 (DBV)、SC-70 (DCK) 和 NanoStar WCSP
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
- 静电放电 (ESD) 性能测试符合 JESD 22 标准 2000V 人体放电模型{13}（A114-B，II 类） 1000V 充电器件模型 (C101)
- 2000V 人体放电模型{13}（A114-B，II 类）
- 1000V 充电器件模型 (C101)
- 相关器件：SN74AUP1T98、SN74AUP1T57 和 SN74AUP1T58
产品概述
AUP 技术是业内功耗超低的逻辑技术，适用于电池供电或带有备用电池的设备。SN74AUP1T97 专门用于逻辑电平转换应用，其输入转换电平可接受 1.8V 的 LVCMOS 信号，同时可由单个 3.3V 或 2.5V V{17}CC{18} 电源供电。利用 2.3V 至 3.6V 的宽 VCC 范围，可在系统运行期间实现电池压降，并确保在该范围内正常运行。施密特触发器输入（正负输入转换之间的 ΔVT=210mV）改进了开关转换期间的抗扰度，这对于模拟混合模式设计十分有用。施密特触发器输入抑制输入噪声、确保输出信号的完整性并可实现慢输入信号转换。通过将 A、B 和 C 输入连接到 VCC 或接地，可轻松将 SN74AUP1T97 配置为执行所需的门功能（请参阅功能选择表）。最多可执行九个常用的逻辑门功能。I关闭特性可实现省电条件 (VCC=0V) ，这在便携式和移动应用中十分重要。当 VCC=0V 时，介于 0V 至 3.6V 范围内的信号可被施加到器件的输入和输出上。在这些条件下，不会对器件造成损坏。SN74AUP1T97 经设计优化具有 4mA 电流驱动能力，可减少由高驱动输出导致的线路反射、过冲和下冲。NanoStar 封装技术是 IC 封装概念的一项重大突破，它将硅晶片用作封装。
SN74AUP1T97DBVT 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 SN74AUP1T97DBVT
|
Voltage Level Translator Unidirectional 1 Circuit 1 Channel SOT-23-6 |
30页,1.36M | 查看 |
|
SN74AUP1T97DBVTE4
|
Single-Supply Voltage Translator 6-SOT-23 -40 to 85 |
19页,543K | 查看 |
SN74AUP1T97DBVT 电路图
SN74AUP1T97DBVT 电路图
