SN74AHCT125N

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.1215-$0.43

更新日期：2024-04-01 00:04:00

SN74AHCT125N

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器

查看详情
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.1215-$0.43

SN74AHCT125N 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AHCT125N 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74AHCT
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：4
  • 每个元件的位元数：1
  • 输出电流高，低：8mA，8mA
  • 电源电压：4.5 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：通孔
  • 封装/外壳：14-DIP（0.300"，7.62mm）
  • 供应商设备封装：14-PDIP
  • 包装：管件
  • 其它名称：296-4655-5

产品特性

  • Inputs are TTL-voltage compatible
  • Latch-up performance exceeds 250mA per JESD 17

产品概述

The ’AHCT125 devices are quadruple bus buffer gates featuring independent line drivers with 3-state outputs. Each output is disabled when the associated output-enable (OE) input is high. When OE is low, the respective gate passes the data from the A input to its Y output.For the high-impedance state during power up or power down, OE should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver.
查看全部

SN74AHCT125N 数据手册

数据手册 说明 数量 操作
SN74AHCT125N

Quadruple Bus Buffer Gates With 3-State Outputs 14-PDIP -40 to 85

23页,1.05M 查看
SN74AHCT125NE4

QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

 18 Pages页,636K 查看
SN74AHCT125NSR

QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

 18 Pages页,636K 查看
SN74AHCT125NSR

Buffer, Non-Inverting 4 Element 1 Bit per Element Push-Pull Output 14-SO

 24页,1.26M 查看
SN74AHCT125NSRE4

QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

 18 Pages页,613K 查看

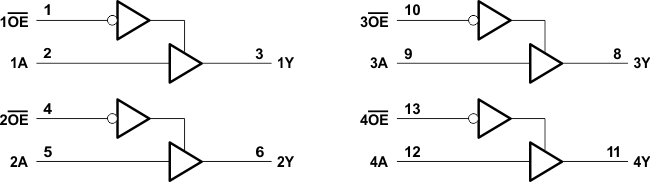

SN74AHCT125N 电路图

SN74AHCT125N 电路图

SN74AHCT125N 电路图
