SN74AHC138PWR

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.13505-$0.49

更新日期：2025-03-27

SN74AHC138PWR

Texas Instruments 逻辑 - 信号开关，多路复用器，解码器

产品简介：2V 至 5.5V 3 线至 8 线解码器和多路信号分离器

查看详情
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.13505-$0.49

SN74AHC138PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AHC138PWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 信号开关，多路复用器，解码器
  • 系列：74AHC
  • 类型：解码器/多路分解器
  • 电路：1 x 3:8
  • 独立电路：1
  • 输出电流高，低：8mA，8mA
  • 电压电源：单电源
  • 电源电压：2 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：16-TSSOP
  • 包装：®
  • 其它名称：296-1084-6

产品特性

  • 工作范围为 2V 至 5.5V VCC
  • 专门为高速存储器解码器和数据传输系统设计
  • 包含三个使能输入以简化级联和/或数据接收
  • 闩锁性能超过 250mA，符合 JESD 17 规范
  • ESD 保护性能超过 JESD 22 规范要求： 2000V 人体放电模型 (A114-A) 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 1000V 充电器件模型 (C101)

产品概述

SNx4AHC138 解码器/多路信号分离器设计用于需要极短传播延迟时间的高性能存储器解码和数据路由应用。在高性能存储系统中，可使用此类解码器来尽可能地消除系统解码的影响。与使用高速使能电路的高速存储器一同使用时，这些解码器的延迟时间和存储器的使能时间通常小于存储器的典型存取时间。这意味着解码器引起的有效系统延迟可以忽略不计。
查看全部

SN74AHC138PWR 数据手册

数据手册 说明 数量 操作
SN74AHC138PWR

3-LINE TO 8-LINE DECODERS/DEMULTIPLEXERS

 2 Pages页,684K 查看
SN74AHC138PWRE4

3-Line To 8-Line Decoder / Demultiplexer 16-TSSOP -40 to 85

26页,1.07M 查看
SN74AHC138PWRG4

3-Line To 8-Line Decoder / Demultiplexer 16-TSSOP -40 to 85

26页,1.07M 查看

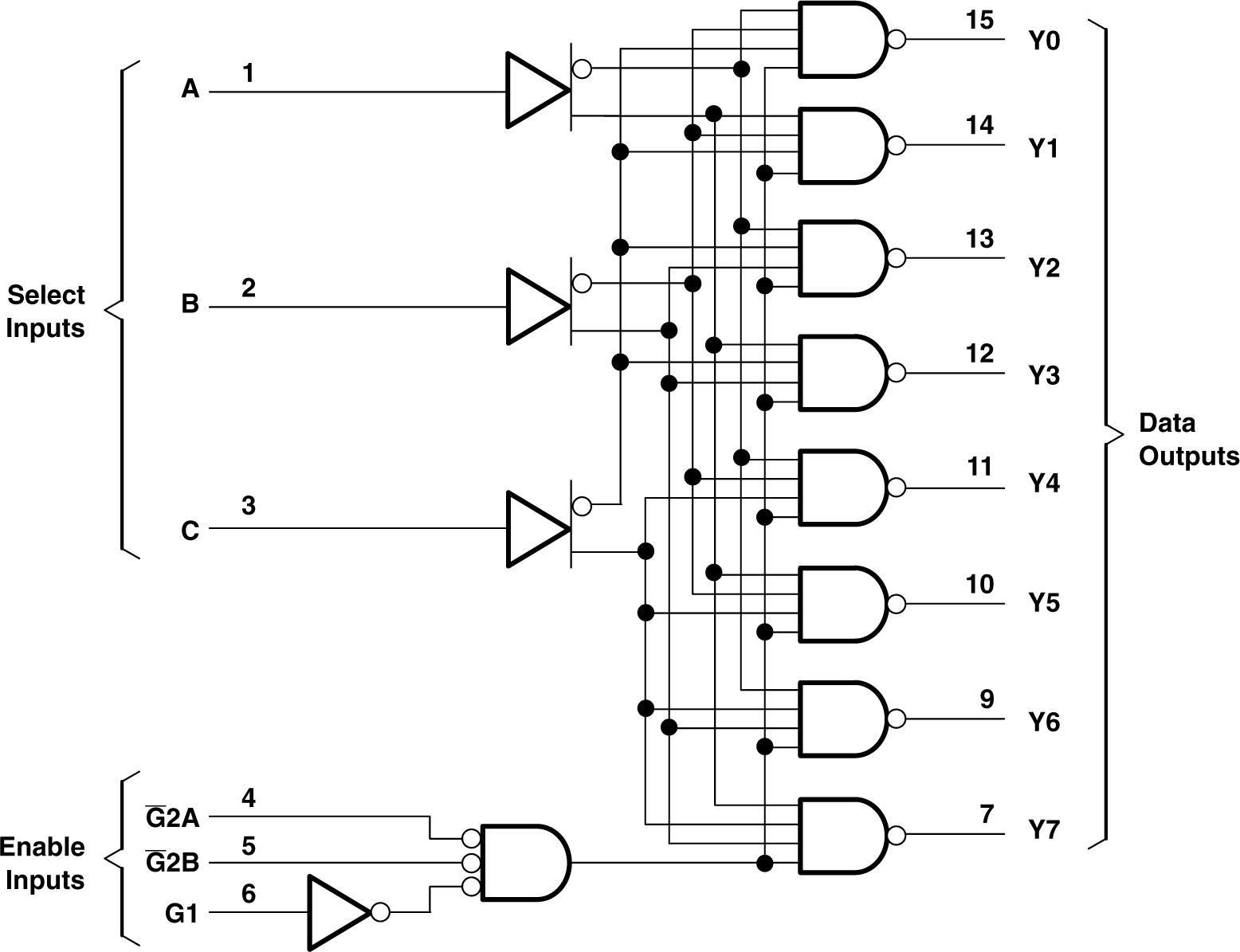

SN74AHC138PWR 电路图

SN74AHC138PWR 电路图

SN74AHC138PWR 电路图
