SN74AHC126DBR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：14-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.148-$0.54

更新日期：2024-04-01 00:04:00

SN74AHC126DBR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的 4 通道、2V 至 5.5V 缓冲器

查看详情
  • 封装：14-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.148-$0.54

SN74AHC126DBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AHC126DBR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74AHC
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：4
  • 每个元件的位元数：1
  • 输出电流高，低：8mA，8mA
  • 电源电压：2 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：14-SSOP（0.209"，5.30mm 宽）
  • 供应商设备封装：14-SSOP
  • 包装：®
  • 其它名称：296-4532-6

产品特性

  • 工作范围为 2V 至 5.5V VCC
  • 低延迟，3.8ns（5V 电源时的典型值）
  • 闩锁性能超过 250mA，符合 JESD 17 规范

产品概述

SNx4AHC126 器件是四路总线缓冲门，采用具有三态输出的独立线路驱动器。要在上电或断电期间处于高阻态，可以将 OE 通过下拉电阻连接至 GND；该电阻的最小值取决于驱动器的拉电流能力。
查看全部

SN74AHC126DBR 数据手册

数据手册 说明 数量 操作
SN74AHC126DBR

QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

 18 Pages页,572K 查看
SN74AHC126DBR

Buffer, Non-Inverting 4 Element 1 Bit per Element Push-Pull Output 14-SSOP

 22页,1.07M 查看
SN74AHC126DBRE4

QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

 18 Pages页,572K 查看

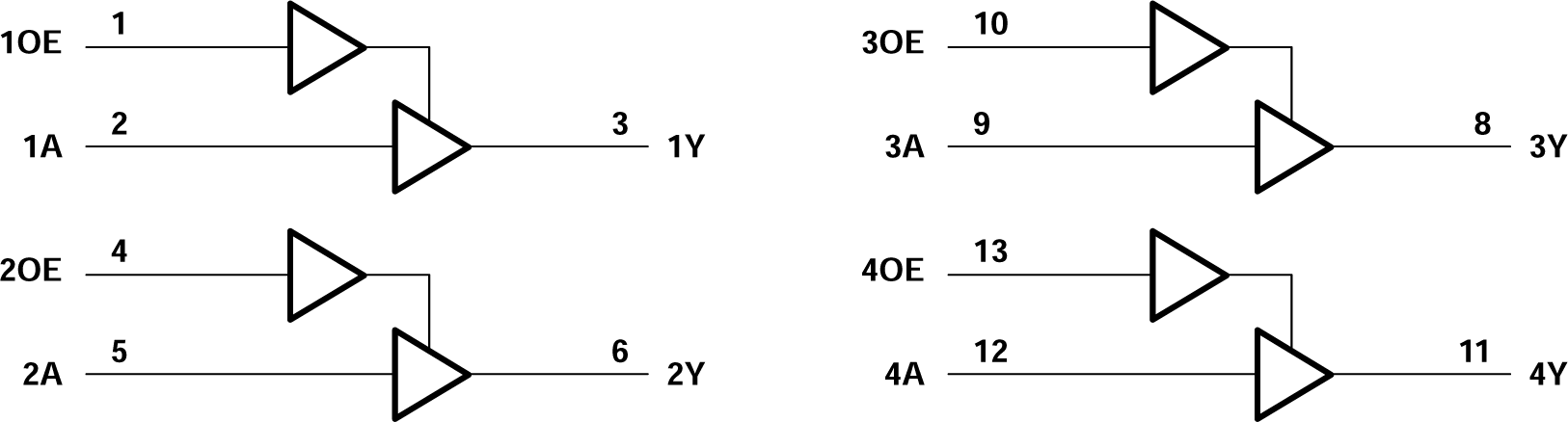

SN74AHC126DBR 电路图

SN74AHC126DBR 电路图

SN74AHC126DBR 电路图
