SN74AHC125DGVR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器
  • 封装：14-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.12

更新日期：2024-04-01 00:04:00

SN74AHC125DGVR

Texas Instruments 逻辑 - 缓冲器，驱动器，接收器，收发器

产品简介：具有三态输出的 4 通道、2V 至 5.5V 缓冲器

查看详情
  • 封装：14-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.12

SN74AHC125DGVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AHC125DGVR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 缓冲器，驱动器，接收器，收发器
  • 系列：74AHC
  • 逻辑类型：缓冲器/线路驱动器，非反相
  • 元件数：4
  • 每个元件的位元数：1
  • 输出电流高，低：8mA，8mA
  • 电源电压：2 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TFSOP （0.173"，4.40mm 宽）
  • 供应商设备封装：14-TVSOP
  • 包装：带卷 (TR)

产品特性

  • 工作电压范围为 2V 至 5.5V
  • 闩锁性能超过 250mA，符合 JESD 17 规范
  • 四个独立输出使能引脚

产品概述

SNx4AHC125 器件是四路总线缓冲门，采用具有三态输出的独立线路驱动器。当每个输出的相关输出使能 (OE) 输入为高电平时，输出被禁用。当 OE 为低电平时，相应的逻辑门会将来自 A 输入的数据传递到 Y 输出。为了确保加电或断电期间的高阻抗状态，OE 必须通过一个上拉电阻器被连接至 VCC；该电阻器的最小值由驱动器的电流灌入能力来决定。
查看全部

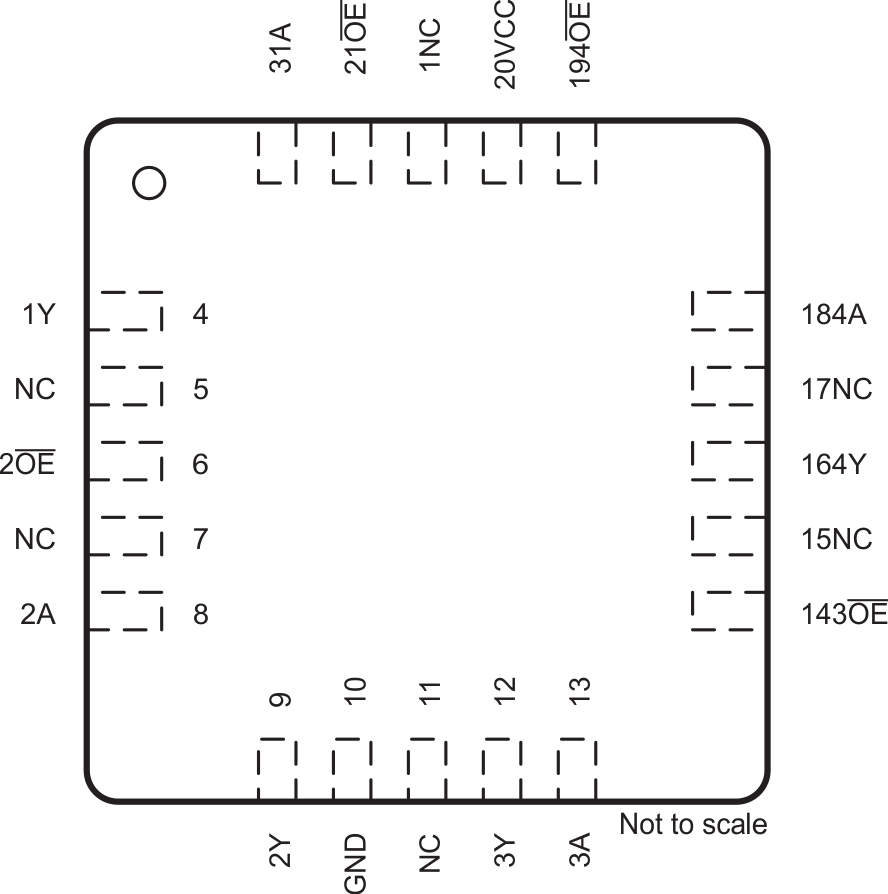

SN74AHC125DGVR 电路图

SN74AHC125DGVR 电路图

SN74AHC125DGVR 电路图
