- 封装：8-SOIC（0.154"，3.90mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$1.8724-$4.23
更新日期：2024-04-01
产品简介：3.3V 双通道 LVTTL/LVCMOS 至差动 LVPECL 缓冲器
查看详情- 封装：8-SOIC（0.154"，3.90mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$1.8724-$4.23
SN65EPT22D 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
SOIC-8
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI/德州仪器
-
21+
SOP8 -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI
-
-
2021 -
30
-
上海市
-
-
-
全新原装
SN65EPT22D 中文资料属性参数
- 特色产品：TTL-to-Differential Translators
- 标准包装：75
- 类别：集成电路 (IC)
- 家庭：逻辑 - 变换器
- 系列：65EPT
- 逻辑功能：变换器
- 位数：2
- 输入类型：LVTTL/LVCMOS
- 输出类型：LVPECL
- 数据速率：-
- 通道数：2
- 输出/通道数目：1
- 差分 - 输入:输出：无/是
- 传输延迟（最大）：0.55ns
- 电源电压：3 V ~ 3.6 V
- 工作温度：-40°C ~ 85°C
- 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
- 供应商设备封装：8-SOIC
- 包装：管件
- 其它名称：296-24067-5
产品特性
- Dual 3.3V LVTTL to LVPECL Buffer
- Operating Range LVPECL VCC = 3.0 V to 3.6 V With GND = 0 V
- LVPECL VCC = 3.0 V to 3.6 V With GND = 0 V
- Support for Clock Frequencies to 2.0 GHz (typ)
- 420 ps Typical Propagation Delay
- Deterministic HIGH Output Value for Open Input Conditions
- Built-in Temperature Compensation
- Drop in Compatible to MC100ELT23
- PNP Single Ended Inputs for Minimal Loading
- APPLICATIONS Data and Clock Transmission Over Backplane Signaling Level Conversion
- Data and Clock Transmission Over Backplane
- Signaling Level Conversion
产品概述
The SN65EPT22 is a low power dual LVTTL to LVPECL translator device. The device includes
circuitry to maintain known logic HIGH level when inputs are in open condition. The SN65EPT22 is
housed in an industry standard SOIC-8 package and is also available in TSSOP-8 package
option.
SN65EPT22D 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 SN65EPT22D
|
Mixed Signal Translator Unidirectional 1 Circuit 2 Channel 8-SOIC |
16页,832K | 查看 |
|
SN65EPT22DGK
|
Mixed Signal Translator Unidirectional 1 Circuit 2 Channel 8-VSSOP |
16页,832K | 查看 |

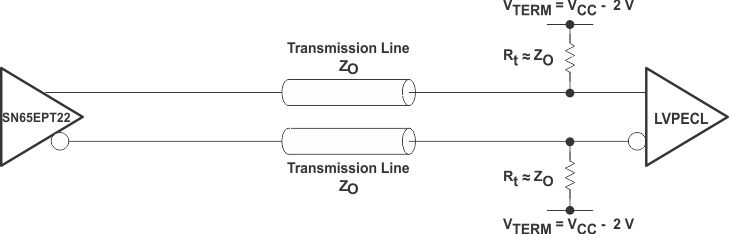

SN65EPT22D 电路图
SN65EPT22D 电路图
