SN6505ADBVT

Texas Instruments 电源管理 - 专用

更新日期：2024-04-01

SN6505ADBVT

Texas Instruments 电源管理 - 专用

产品简介：适用于隔离电源的低噪声、1A、160kHz 变压器驱动器

查看详情

SN6505ADBVT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN6505ADBVT 中文资料属性参数

  • 现有数量：86现货
  • 价格：1 : ￥24.01000剪切带（CT）250 : ￥16.73676卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：变压器驱动器
  • 电流 - 供电：1mA
  • 电压 - 供电：2.25V ~ 5.5V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6
  • 供应商器件封装：SOT-23-6

产品特性

  • 用于变压器的推挽式驱动器
  • 宽输入电压范围：2.25V 至 5.5V
  • 高输出驱动：5V 电源下为 1A
  • 低 R ON，4.5V 电源时的最大值为 0.25Ω
  • 超低 EMI
  • 扩频时钟
  • 精密内部振荡器选项：160kHz ( SN6505A) 和 420kHz ( SN6505B)
  • 通过外部时钟输入同步多个器件
  • 转换率控制
  • 1.7A 限流
  • 低关断电流：< 1µA
  • 热关断
  • 宽温度范围：-55°C 至 125°C
  • 小型 6 引脚 SOT23 (DBV) 封装
  • 支持软启动，可减小浪涌电流

产品概述

SN6505x 是一款低噪声、低 EMI 的推挽式变压器驱动器，专为小型隔离式电源而设计。该器件通过 2.25V 至 5V 的直流电源来驱动薄型、 中间抽头的变压器。通过输出开关电压的转换速率控制和扩频时钟 (SSC) 可实现 超低噪声和 EMI。 SN6505x 包含一个振荡器，然后是一个栅极驱动器电路，此电路提供补偿输出信号以驱动接地参考 N 通道电源开关。该器件包含两个 1A 电源 MOSFET 开关，以确保在重负载条件下正常启动。开关时钟也可由外部提供，以准确放置开关谐波或者在与多个变压器驱动器搭配工作时。内部保护特性包括 1.7A 限流、欠压锁定、热关断和先断后合电路。 SN6505x 具有 软启动功能，可防止大负载电容器在上电过程中出现高浪涌电流。 SN6505A 有 160kHz 内部振荡器，适用于需要大幅降低辐射的应用；而 SN6505B 有 420kHz 内部振荡，适用于需要更高效率和更小变压器尺寸的应用。 SN6505x 采用小型 6 引脚 SOT23/DBV 封装。该器件的运行温度范围为 –55°C 至 125°C。
查看全部

SN6505ADBVT 数据手册

数据手册 说明 数量 操作
SN6505ADBVT

Transformer Driver PMIC SOT-23-6

 35页,1.99M 查看

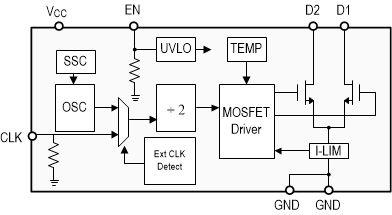

SN6505ADBVT 电路图

SN6505ADBVT 电路图

SN6505ADBVT 电路图
