REF3112AQDBZRQ1

Texas Instruments 电压基准

产品简介：汽车类、20ppm/°C（最大值）、100μA、3 引脚 SOT-23 串联电压基准

查看详情

REF3112AQDBZRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

REF3112AQDBZRQ1 中文资料属性参数

  • 现有数量：4,715现货9,000Factory
  • 价格：1 : ￥23.61000剪切带（CT）3,000 : ￥13.35584卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 参考类型：系列
  • 输出类型：固定
  • 电压 - 输出（最小值/固定）：1.25V
  • 电压 - 输出（最大值）：-
  • 电流 - 输出：10 mA
  • 容差：±0.2%
  • 温度系数：20ppm/°C
  • 噪声 - 0.1Hz 至 10Hz：17μVp-p
  • 噪声 - 10Hz 至 10Hz：24μVrms
  • 电压 - 输入：1.8V ~ 5.5V
  • 电流 - 供电：135μA
  • 电流 - 阴极：-
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：TO-236-3，SC-59，SOT-23-3
  • 供应商器件封装：SOT-23-3

产品特性

  • AEC-Q100 Qualified With the Following Results: Device TA Range: –40°C to 125°CDevice HBM ESD Classification Level H1CDevice CDM ESD Classification Level C4A
  • Device TA Range: –40°C to 125°C
  • Device HBM ESD Classification Level H1C
  • Device CDM ESD Classification Level C4A
  • High Accuracy: 0.2% Maximum
  • Excellent Specified Drift Performance:20 ppm/°C (Maximum) from –40°C to +125°C
  • 20 ppm/°C (Maximum) from –40°C to +125°C
  • High Output Current: ±10 mA
  • Low Dropout: 5 mV
  • Low IQ: 115 µA Maximum
  • Low Noise: 17 µVp-p/V
  • No Output Capacitor Required
  • Available Voltage Options : 1.2 V, 2 V, 2.5 V, 3 V, 3.3 V, 4 V
  • MicroSize Package: 3-Pin SOT-23

产品概述

The REF31xx-Q1 is a family of precision, low power, low dropout, series voltage references available in the tiny 3-pin SOT-23 package.The REF31xx-Q1 small size and low power consumption (100 µA typical) make it ideal for portable and battery-powered applications. The REF31xx-Q1 does not require a load capacitor, but is stable with any capacitive load and can sink or source up to 10 mA of output current.Unloaded, the REF31xx-Q1 can operate on supplies down to 5 mV above the output voltage. All models are specified for the wide temperature range of –40°C to +125°C.
查看全部

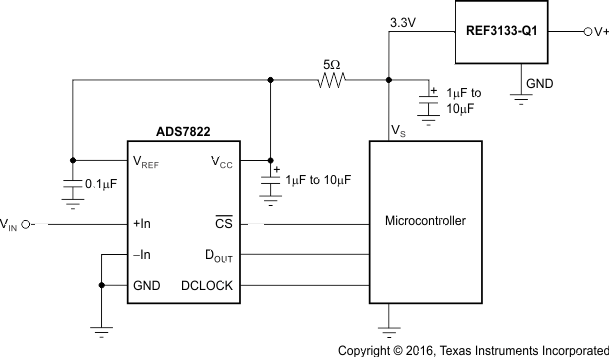

REF3112AQDBZRQ1 电路图

REF3112AQDBZRQ1 电路图

REF3112AQDBZRQ1 电路图
