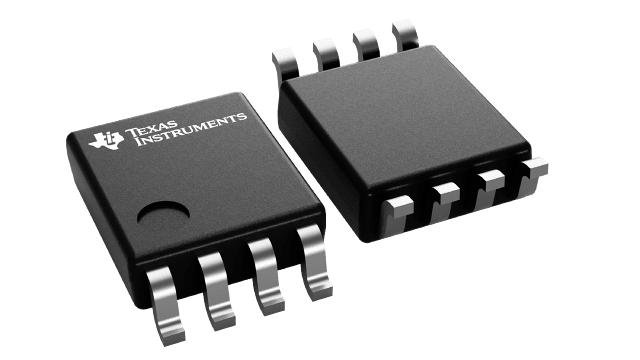

PCA9306IDCURQ1

Texas Instruments 逻辑 - 变换器
  • 封装：8-VFSOP（0.091"，2.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.4433-$1.03

更新日期：2025-02-13

PCA9306IDCURQ1

Texas Instruments 逻辑 - 变换器

产品简介：汽车级 2 位双向 400kHz I2C/SMBus 电压电平转换器

查看详情
  • 封装：8-VFSOP（0.091"，2.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.4433-$1.03

PCA9306IDCURQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

PCA9306IDCURQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 变换器
  • 系列：-
  • 逻辑功能：变换器，双向，开路漏极
  • 位数：2
  • 输入类型：I2C/SMBus
  • 输出类型：I²C?/SMBus?
  • 数据速率：-
  • 通道数：2
  • 输出/通道数目：1
  • 差分 - 输入:输出：无/无
  • 传输延迟（最大）：0.3ns
  • 电源电压：1.2 V ~ 3.3 V，1.8 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：8-VFSOP（0.091"，2.30mm 宽）
  • 供应商设备封装：US8
  • 包装：®
  • 其它名称：296-28424-6

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准 温度等级 2：–40°C 至 105°C，TA HBM ESD 分类等级 H2 CDM ESD 分类等级 C4B
  • 温度等级 2：–40°C 至 105°C，TA
  • HBM ESD 分类等级 H2
  • CDM ESD 分类等级 C4B
  • 适用于混合模式 I2C 应用中 SDA 和 SCL 线路的 2 位双向转换器
  • 与 I2C 和 SMBus 兼容
  • 小于 1.5ns 的最大传播延迟，适应标准模式和快速模式 I2C 器件和多个控制器
  • 可实现以下电压之间的电压电平转换 1.2V VREF1 和 1.8V、2.5V、3.3V 或 5V VREF2 1.8V VREF1 和 2.5V、3.3V 或 5V VREF2 2.5V VREF1 和 3.3V 或 5V VREF2 3.3V VREF1 和 5V VREF2
  • 1.2V VREF1 和 1.8V、2.5V、3.3V 或 5V VREF2
  • 1.8V VREF1 和 2.5V、3.3V 或 5V VREF2
  • 2.5V VREF1 和 3.3V 或 5V VREF2
  • 3.3V VREF1 和 5V VREF2
  • 在无方向引脚的情况下提供双向电压转换
  • 输入和输出端口之间 3.5Ω 的低导通状态连接提供更少的信号失真
  • 漏极开路 I2C I/O 端口（SCL1、SDA1、SCL2 和 SDA2）
  • 5V 耐压 I2C I/O 端口支持混合模式信号操作
  • 针对 EN 为低电平的高阻抗 SCL1、SDA1、SCL2 和 SDA2 引脚
  • 无闭锁操作可在 EN 为低电平时实现隔离
  • 采用直通引脚排列以简化印刷电路板布线
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 200V 机器放电模型 (A115-A) 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器放电模型 (A115-A)
  • 1000V 充电器件模型 (C101)

产品概述

这款采用使能 (EN) 输入的双路双向 I2C 和 SMBus 电压电平转换器可在 1.2V 至 3.3V VREF1 和 1.8V 至 5.5V VREF2 的范围内工作。PCA9306-Q1 可以在 1.2V 到 5V 之间实现双向电压转换而无须使用方向引脚。此开关具有低导通状态电阻 (ron)，可以在最短传播延迟情况下建立连接。当 EN 为高电平时，转换器开关打开，并且 SCL1 和 SDA1 I/O 被分别连接至 SCL2 和 SDA2 I/O，从而实现端口间的双向数据流。当 EN 为低电平时，转换器开关关闭，在端口之间存在一个高阻态。
查看全部

PCA9306IDCURQ1 电路图

PCA9306IDCURQ1 电路图

PCA9306IDCURQ1 电路图
