LP875610RNFTQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：具有集成开关的汽车类多相 16A 降压转换器

查看详情

LP875610RNFTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP875610RNFTQ1 中文资料属性参数

  • 现有数量：500现货1,000Factory
  • 价格：1 : ￥60.42000剪切带（CT）250 : ￥43.16640卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调式
  • 输出数：4
  • 电压 - 输入（最小值）：2.8V
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：0.6V
  • 电压 - 输出（最大值）：3.36V
  • 电流 - 输出：16A
  • 频率 - 开关：2MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装，可润湿侧翼
  • 封装/外壳：26-PowerVFQFN
  • 供应商器件封装：26-VQFN-HR（4.5x4）

产品特性

  • 符合汽车类 标准
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C4B
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C4B
  • 输入电压：2.8V 至 5.5V
  • 输出电压：0.6V 至 3.36V
  • 四个高效降压直流/直流转换器内核：最大输出电流：16A（4A/相）可编程输出电压压摆率范围：0.5mV/µs 至 10mV/µs
  • 最大输出电流：16A（4A/相）
  • 可编程输出电压压摆率范围：0.5mV/µs 至 10mV/µs
  • 开关频率：2MHz
  • 扩频模式和相位交错
  • 可配置通用 I/O (GPIO)
  • I2C 兼容接口，支持标准 (100kHz)、快速 (400kHz)、快速+ (1MHz) 和高速 (3.4MHz) 模式
  • 具有可编程屏蔽的中断功能
  • 可编程电源正常信号 (PGOOD)
  • 输出短路和过载保护
  • 过热警告和保护
  • 过压保护 (OVP) 和欠压锁定 (UVLO)

产品概述

LP8756x-Q1 器件专为满足各种汽车电源 应用中最新处理器和平台的电源管理要求而设计。该器件包含四个降压直流/直流转换器内核，这些内核可配置为 1 个四相输出、1 个三相和 1 个单相输出、2 个两相输出、1 个两相和 2 个单相输出，或者 4 个单相输出。该器件由 I2C 兼容串行接口和使能信号进行控制。自动脉宽调制 (PWM) 到脉频调制 (PFM) 操作（AUTO 模式）与自动增相和切相相结合，可在较宽输出电流范围内最大限度地提高效率。LP8756x-Q1 支持对多相位输出的远程差分电压检测，可补偿稳压器输出与负载点 (POL) 之间的 IR 压降，从而提高输出电压的精度。此外，可以强制开关时钟进入 PWM 模式以及将其与外部时钟同步，从而最大限度地降低干扰。LP8756x-Q1 器件支持在不添加外部电流检测电阻器的情况下进行负载电流测量。该器件还支持与使能信号同步的可编程启动与关断延迟和序列。这些序列可能包括用于控制外部稳压器、负载开关和处理器复位的 GPIO 信号。在启动和电压变化期间，该器件会对输出压摆率进行控制，从而最大限度地减小输出电压过冲和浪涌电流。
查看全部

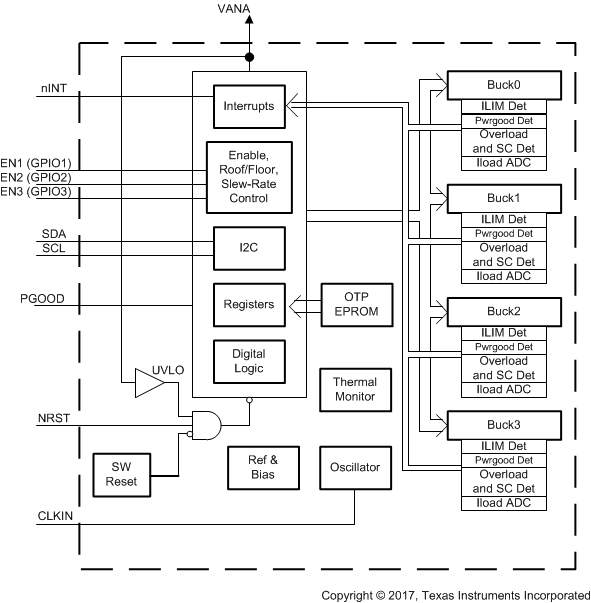

LP875610RNFTQ1 电路图

LP875610RNFTQ1 电路图

LP875610RNFTQ1 电路图
