LP87524BRNFTQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：适用于 AWR 和 IWR MMIC 的多相 4MHz、4A/1.8V + 2.5A/2.3V + 1.5A/3.3V + 1.5A/1.2V 降压转换器

查看详情

LP87524BRNFTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP87524BRNFTQ1 中文资料属性参数

  • 现有数量：740现货1,250Factory
  • 价格：1 : ￥51.36000剪切带（CT）250 : ￥36.66560卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可编程
  • 输出数：4
  • 电压 - 输入（最小值）：2.8V
  • 电压 - 输入（最大值）：5.5V
  • 电压 - 输出（最小值/固定）：0.6V
  • 电压 - 输出（最大值）：3.36V
  • 电流 - 输出：4A
  • 频率 - 开关：4MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装，可润湿侧翼
  • 封装/外壳：26-PowerVFQFN
  • 供应商器件封装：26-VQFN-HR（4.5x4）

产品特性

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
  • 输入电压：2.8V 至 5.5V
  • 输出电压：0.6V 至 3.36V
  • 四个高效降压直流/直流转换器内核：总输出电流高达 10A输出电压转换率 3.8mV/µs
  • 总输出电流高达 10A
  • 输出电压转换率 3.8mV/µs
  • 4MHz 开关频率
  • 扩频模式和相位交错
  • 可配置通用 I/O (GPIO)
  • I2C 兼容接口，支持标准 (100kHz)、快速 (400kHz)、快速+ (1MHz) 和高速 (3.4MHz) 四种模式
  • 具有可编程屏蔽的中断功能
  • 可编程电源正常信号 (PGOOD)
  • 输出短路和过载保护
  • 过热警告和保护
  • 过压保护 (OVP) 和欠压锁定 (UVLO)

产品概述

LP87524B/J/P-Q1 专为满足各种汽车电源应用中最新处理器和平台的电源管理要求而 设计。该器件包含四个降压直流/直流转换器内核，这些内核配置为 4 个单相输出。该器件由 I2C 兼容串行接口和使能信号进行控制。自动 PFM/PWM（AUTO 模式）操作可在较宽输出电流范围内最大限度地提高效率。LP87524B/J/P-Q1 支持远程电压感应，可补偿稳压器输出与负载点 (POL) 之间的 IR 压降，从而提高输出电压的精度。此外，可以强制开关时钟进入 PWM 模式以及将其与外部时钟同步，从而最大限度地降低干扰。LP87524B/J/P-Q1 器件支持在不添加外部电流感应电阻器的情况下进行负载电流测量。此外，LP87524B/J/P-Q1 还支持与使能信号同步的可编程启动和关断延迟与时序。这些序列可能还包括用于控制外部稳压器、负载开关和处理器复位的 GPIO 信号。在启动和电压变化期间，器件会对输出转换率进行控制，从而最大限度地减小输出电压过冲和浪涌电流。
查看全部

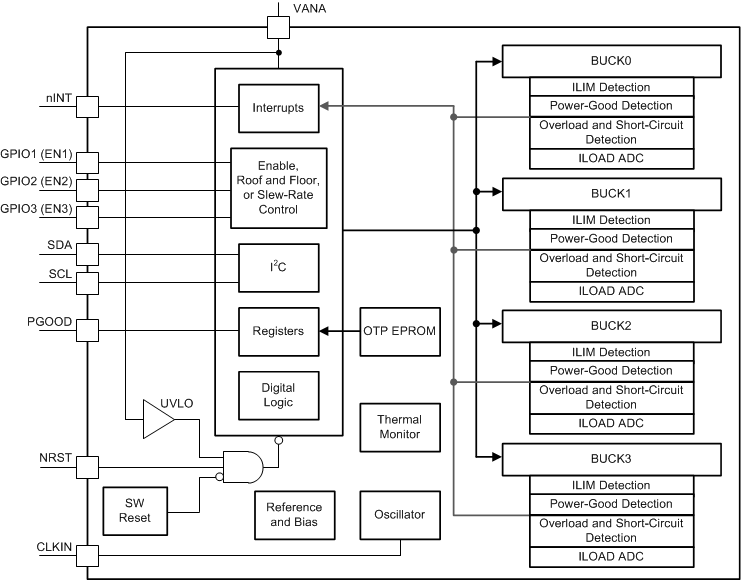

LP87524BRNFTQ1 电路图

LP87524BRNFTQ1 电路图

LP87524BRNFTQ1 电路图
