LP873347RHDT

Texas Instruments 稳压器 - 线性 + 开关

更新日期：2024-04-01 00:04:00

LP873347RHDT

Texas Instruments 稳压器 - 线性 + 开关

产品简介：双路高电流降压转换器和双路线性稳压器

查看详情

LP873347RHDT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP873347RHDT 中文资料属性参数

  • 现有数量：142现货
  • 价格：1 : ￥24.49000剪切带（CT）250 : ￥17.08976卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 拓扑：降压（2），线性（LDO）（2）
  • 输出数：4
  • 频率 - 开关：2MHz
  • 电压/电流 - 输出 1：0.7V ~ 3.36V，3A
  • 电压/电流 - 输出 2：0.7V ~ 3.36V，3A
  • 电压/电流 - 输出 3：0.8V ~ 3.3V，300mA
  • 带 LED 驱动器：无
  • 带监控器：无
  • 带定序器：无
  • 电压 - 供电：2.5V ~ 5.5V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装，可润湿侧翼
  • 封装/外壳：28-VFQFN 裸露焊盘
  • 供应商器件封装：28-VQFN（5x5）

产品特性

  • 器件工作温度范围：–40°C 至 +125°C 环境温度
  • 输入电压：2.8V 至 5.5V
  • 两个高效降压直流/直流转换器： 输出电压：0.7V 至 3.36V 最大输出电流为每相3A 在两相配置中增加/减少自动相位和强制多相操作 采用两相配置的远程差分反馈电压感应 可编程输出电压压摆率范围：0.5mV/µs 至 10mV/µs 2MHz 开关频率 用于降低 EMI 的扩频模式和相位交错
  • 输出电压：0.7V 至 3.36V
  • 最大输出电流为每相3A
  • 在两相配置中增加/减少自动相位和强制多相操作
  • 采用两相配置的远程差分反馈电压感应
  • 可编程输出电压压摆率范围：0.5mV/µs 至 10mV/µs
  • 2MHz 开关频率
  • 用于降低 EMI 的扩频模式和相位交错
  • 两个线性稳压器： 输入电压：2.5V 至 5.5V 输出电压：0.8V 至 3.3V 最大输出电流为 300mA
  • 输入电压：2.5V 至 5.5V
  • 输出电压：0.8V 至 3.3V
  • 最大输出电流为 300mA
  • 可配置通用输出信号（GPO、GPO2）
  • 具有可编程屏蔽的中断功能
  • 可编程电源正常信号 (PGOOD)
  • 输出短路和过载保护
  • 过热警告和保护
  • 过压保护 (OVP) 和欠压锁定 (UVLO)
  • 具有可湿性侧面的 28 引脚、5mm × 5mm VQFN 封装

产品概述

LP8733xx 旨在满足工业应用中的电源管理要求。该器件具有两个可配置为单个两相稳压器或两个单相稳压器的降压直流/直流转换器、两个线性稳压器以及两个通用数字输出信号。该器件由 I2C 兼容串行接口和使能信号进行控制。自动 PWM/PFM（AUTO 模式）运行与自动相位增加/减少相结合，可在较宽输出电流范围内提供高效率。LP8733xx 支持远程电压感应（采用两相配置的差分），可补偿稳压器输出与负载点 (POL) 之间的 IR 压降，从而提高输出电压的精度。此外，可以强制开关时钟进入 PWM 模式以及将其与外部时钟同步，从而更大限度地降低干扰。LP8733xx 器件支持可编程启动、关断延迟与时序控制（包括与使能信号同步的 GPO 信号）。在启动和电压变化期间，器件会对输出转换率进行控制，从而更大限度地减小输出电压过冲和浪涌电流。
查看全部

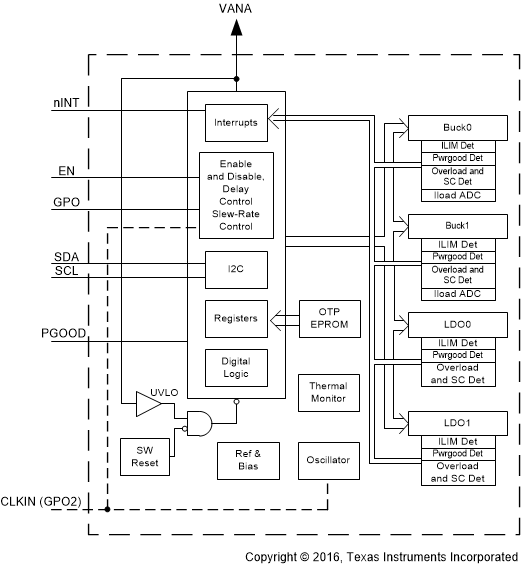

LP873347RHDT 电路图

LP873347RHDT 电路图

LP873347RHDT 电路图
