LP5910-1.825YKAT

Texas Instruments 稳压器 - 线性

更新日期：2024-04-01 00:04:00

LP5910-1.825YKAT

Texas Instruments 稳压器 - 线性

产品简介：具有反向电流保护和使能功能的 300mA、低噪声、低 IQ、低压降稳压器

查看详情

LP5910-1.825YKAT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
LP5910-1.825YKAT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

LP5910-1.825YKAT 中文资料属性参数

现有数量：3,420现货10,000Factory
价格：1 : ￥8.82000剪切带（CT）250 : ￥5.72584卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
输出配置：正
输出类型：固定
稳压器数：1
电压 - 输入（最大值）：3.3V
电压 - 输出（最小值/固定）：1.8V
电压 - 输出（最大值）：-
电压降（最大值）：0.37V @ 300mA
电流 - 输出：300mA
电流 - 静态 (Iq)：25 μA
电流 - 供电（最大值）：350 μA
PSRR：80dB ~ 25dB（100Hz ~ 2MHz）
控制特性：使能
保护功能：超温，反极性，短路
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：4-XFBGA，DSBGA
供应商器件封装：4-DSBGA

产品特性

输入电压范围：1.3V 至 3.3V
输出电压范围：0.8V 至 2.3V
输出电流：300mA
PSRR：1kHz 时为 75dB
输出电压容差：±2%
低压降：120mV（典型值）
超低 IQ（使能时，无负载）：12µA
低输出电压噪声：12µVRMS
与陶瓷输入和输出电容搭配使用可保持稳定
热过载保护
短路保护
反向电流保护
自动输出放电实现快速关断

产品概述

LP5910 是一款能提供高达 300mA 输出电流的低噪声 LDO。此器件专门针对 RF 和模拟电路而设计，可满足其低噪声、高 PSRR、低静态电流以及出色的线路和负载瞬态响应等诸多要求。LP5910 采用创新的设计技术，无需噪声旁路电容便可提供出色的噪声性能，并且支持远距离安置输出电容。该器件包含一个反向电流保护电路，可在输入电压低于输出电压时防止反向电流通过 LDO 进入 IN 引脚。当使能引脚 (EN) 为低电平且输出处于关断状态时，自动输出放电电路会使输出电容放电以实现快速关断。凭借低输入和低输出电压范围，LP5910 非常适合用作后置 DC-DC 稳压器（后置降压稳压器）或者用于由单节或两节电池供电的应用。该器件经过设计，可与一个 1µF 输入陶瓷电容和一个 1µF 输出陶瓷电容搭配使用。无需使用独立的噪声旁路电容。其固定输出电压介于 0.8V 和 2.3V 之间（以 25mV 为单位增量）。如需特定的电压选项，请联系德州仪器 (TI) 销售代表。

查看全部

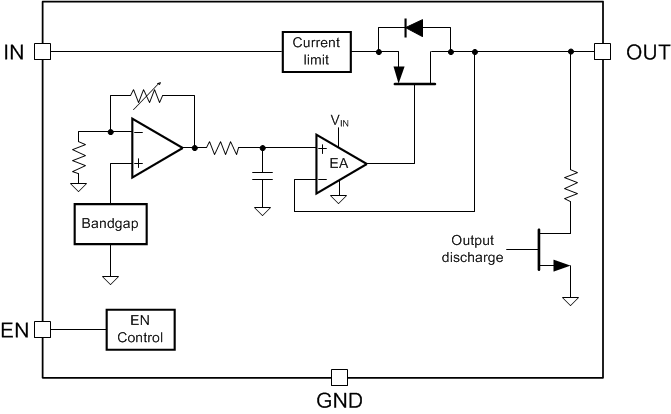

LP5910-1.825YKAT 电路图
