LP3996QSD-1833/NOPB

稳压器 - 线性

更新日期：2024-04-01

LP3996QSD-1833/NOPB

稳压器 - 线性

产品简介：具有电源正常指示和使能功能的汽车类 150mA、低 IQ、双通道低压降稳压器

查看详情

LP3996QSD-1833/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LP3996QSD-1833/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
LP3996QSD-1833/NOPB
TI(德州仪器)
WSON-10
2022+
12000
上海市
-
原装可开发票

LP3996QSD-1833/NOPB 中文资料属性参数

现有数量：1,067现货10,000Factory
价格：1 : ￥11.92000剪切带（CT）1,000 : ￥5.42581卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
输出配置：正
输出类型：固定
稳压器数：2
电压 - 输入（最大值）：6V
电压 - 输出（最小值/固定）：1.8V，3.3V
电压 - 输出（最大值）：-
电压降（最大值）：0.22V @ 150mA，0.55V @ 150mA
电流 - 输出：150mA，300mA
电流 - 静态 (Iq)：100 μA
电流 - 供电（最大值）：170 μA
PSRR：58dB ~ 45dB，70dB ~ 60dB（1kHz ~ 20kHz）
控制特性：使能
保护功能：超温，短路
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：10-WFDFN 裸露焊盘
供应商器件封装：10-WSON（3x3）

产品特性

2 个具有独立使能的低压降 (LDO) 输出
室温时精度 1.5%，整个温度范围的精度为 3%
具有可调延迟的加电复位功能
热关断保护
与陶瓷电容器一起工作室保持稳定
符合汽车应用要求
具有下列结果的 AEC-Q100 测试指南：器件温度等级 1：-40°C 至 125°C 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2 器件充电器件模型 (CDM) ESD 分类等级 C4B
器件温度等级 1：-40°C 至 125°C
器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
器件充电器件模型 (CDM) ESD 分类等级 C4B
输入电压范围 2.0V 至 6.0V
300mA 时低压降电压为 210mV
超低 IQ（被启用时） 35µA
实际零 IQ（被禁用时）< 10nA
提供无引线封装选项 10 引脚 3mm x 3mm
手机
掌上电脑 (PDA)
无线网络适配器
汽车用

产品概述

LP3996-Q1 是一款具有加电复位电路的双路低压降稳压器。第一个稳压器可提供 150mA 的电流，而第二个稳压器能够挺过 300mA 的电流并且包括一个加电复位功能。LP3996-Q1 以 35µA 的超低静态电流提供 1.5% 精度。独立的使能引脚可关断 LQ3996-Q1 的每个输出，汲取的实际电流为零。此器件被设计成与低至 1µF 的小封装尺寸陶瓷电容器一起工作时保持稳定。一个外部电容器可被用来设定所需的 POR 延迟时间。LQ3996-Q1 提供固定的输出电压，并且采用 10 引脚，3mm x 3mm 封装。

查看全部

LP3996QSD-1833/NOPB 数据手册

数据手册	说明	数量	操作
LP3996QSD-1833/NOPB	Linear Voltage Regulator IC Positive Fixed 2 Output 1.8V, 3.3V 150mA, 300mA 10-WSON (3x3)	20页,1.13M	查看

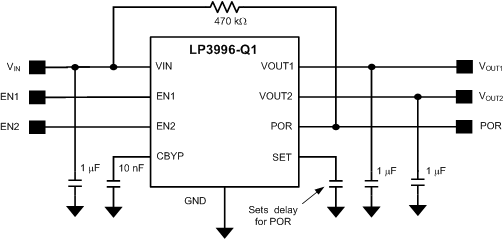

LP3996QSD-1833/NOPB 电路图
