LP38798SD-ADJ/NOPB

稳压器 - 线性

更新日期：2024-04-01

LP38798SD-ADJ/NOPB

稳压器 - 线性

产品简介：具有使能功能的 800mA、20V、低噪声、高 PSRR、可调节低压降稳压器

查看详情

LP38798SD-ADJ/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LP38798SD-ADJ/NOPB 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥31.80000剪切带（CT）1,000 : ￥18.00653卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：正
  • 输出类型：可调式
  • 稳压器数：1
  • 电压 - 输入（最大值）：20V
  • 电压 - 输出（最小值/固定）：1.2V
  • 电压 - 输出（最大值）：19.8V
  • 电压降（最大值）：0.42V @ 800mA
  • 电流 - 输出：800mA
  • 电流 - 静态 (Iq)：1.4 mA
  • 电流 - 供电（最大值）：2.2 mA
  • PSRR：60dB（1kHz）
  • 控制特性：使能
  • 保护功能：过流，超温，短路
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：12-WFDFN 裸露焊盘
  • 供应商器件封装：12-WSON（4x4）

产品特性

  • 宽运行输入电压范围： 3V 至 20V
  • 超低输出噪声：5µVRMS （10Hz 至 100kHz）
  • 高电源抑制比 (PSRR)：10kHz 频率时为 90dB，100kHz 频率时为 60dB
  • 输出电压初始精度为 ±1% (TJ = 25°C)
  • 超低压降：800mA 时为 200mV（典型值）
  • 与陶瓷或者钽质输出电容器一起工作时保持稳定
  • 出色的线路和负载瞬态响应
  • 具有限流和过热保护
  • 使用 LP38798 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

LP38798-ADJ 是一款高性能、低噪声的 LDO，可提供高达 800mA 的输出电流。LP38798-ADJ 的设计满足敏感射频/模拟电路的要求，它采用基于先进 CMOS 工艺的新型线性拓扑技术，可在不同的开关电源频率下提供超低输出噪声和高 PSRR。LP38798SD-ADJ 与陶瓷和钽输出电容器一起工作时均可保持稳定，最小仅需 1µF 的输出电容即可保证稳定。LP38798-ADJ 可在宽输入电压范围（3V 至 20V）内工作，非常适合多种后级调节 应用。
查看全部

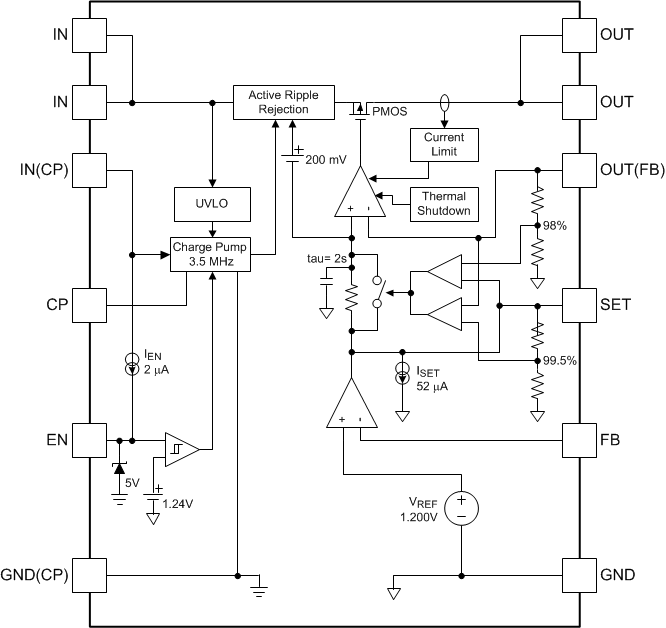

LP38798SD-ADJ/NOPB 电路图

LP38798SD-ADJ/NOPB 电路图

LP38798SD-ADJ/NOPB 电路图
