LP38693QSD-3.3/NOPB

稳压器 - 线性

更新日期：2024-04-01 00:04:00

LP38693QSD-3.3/NOPB

稳压器 - 线性

产品简介：具有使能功能的汽车类 500mA、10V、低压降稳压器

查看详情

LP38693QSD-3.3/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
LP38693QSD-3.3/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

安徽芯海技术有限公司
LP38693QSD-3.3/NOPB
TI
WSON-6
23+
46000
合肥
-
科大讯飞战略投资企业，提供一站式配套服务

LP38693QSD-3.3/NOPB 中文资料属性参数

现有数量：0现货查看交期
价格：1,000 : ￥8.31162卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
输出配置：正
输出类型：固定
稳压器数：1
电压 - 输入（最大值）：10V
电压 - 输出（最小值/固定）：3.3V
电压 - 输出（最大值）：-
电压降（最大值）：0.55V @ 500mA
电流 - 输出：500mA
电流 - 静态 (Iq)：55 μA
电流 - 供电（最大值）：100 μA
PSRR：55dB（120Hz）
控制特性：使能
保护功能：超温
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：6-WDFN 裸露焊盘
供应商器件封装：6-WSON（3x3）

产品特性

宽输入电压范围（2.7V 至 10V）
所有超薄小外形尺寸无引线封装 (WSON) 选项作为 AEC-Q100 1 级可用
2.0% 输出精度 (25°C)
低压降：500mA（5V 输出典型值）时为 250mV
精密（已调整）带隙基准
可保证 –40°C 至 +125°C 温度范围内的技术规格
1µA 关闭状态静态电流
热过载保护
折返电流限制
TO-252、SOT-223 和 6 凸点晶圆级小外形无引线 (WSON) 封装
使能引脚 (LP38693)
硬盘驱动器
笔记本电脑
电池供电设备
便携式仪表

产品概述

LP3869x 低压降 CMOS 线性稳压器具有严密的输出容差（典型值 2%）和极低压降（在负载电流为 500A、V输出= 5V 时为 250mV），并且采用超低等效串联电阻 (ESR) 陶瓷输出电容器，可提供出色的交流性能。此稳压器采用低热阻的 WSON、SOT-223 以及 TO-252 封装，即使在周围温度较高的环境下也可实现满电流运行。PMOS 功率晶体管的使用意味着无需直流基极驱动电流对其进行偏置，因此无论负载电流、输入电压或者运行温度为何，接地引脚电流均可保持在 100µA 以下。压降：500mA（5V 输出电压典型值）条件下为 250mV（典型值）接地引脚电流：满负载时为 55µA（典型值）精密输出电压：精度为 2% (25°C)

查看全部

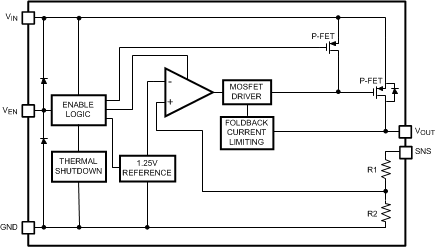

LP38693QSD-3.3/NOPB 电路图
